Workflow 1 — Data Cleansing Penyakit Jantung (Cardiovascular Disease)

Dokumen ini merupakan panduan langkah demi langkah membangun workflow pembersihan data (data cleansing) untuk dataset cardiovascular di HGrid247 DE Web 3.4, sekaligus berfungsi sebagai referensi RAG Knowledge Service dan panduan pembuatan workflow di HGrid247 DE Web.

Informasi	Keterangan
Dataset	Cardiovascular Disease Dataset — 70.000 record, CSV dengan delimiter ;
Platform	HGrid247 DE Web 3.4
Nama Project	cardiovascular
Nama Workflow	cardiovascularClean
Input	File CSV mentah yang di-upload ke HDFS
Output	Data dengan tekanan darah dalam rentang yang ditetapkan, umur dalam tahun bulat, serta gender yang telah didekode menjadi wanita/pria. Tinggi dan berat dipertahankan tanpa filter rentang.

Daftar Isi

1. Pendahuluan dan Pengenalan Dataset
2. Anomali Data dan Strategi Pembersihan
3. Pengolahan Data Menggunakan HGrid247 DE Web
   1. Persiapan: Upload Data ke HDFS
   2. Membuat Workflow Baru
   3. Membaca Data dengan HFS Source
   4. Transformator 1: Parsing CSV dengan RegexSplitter
   5. Filter 1: Pembersihan Tekanan Darah
   6. Transformator 2: Konversi Umur dan Decoding Gender
   7. HFS Sink: Menyimpan Hasil Workflow
   8. Menjalankan dan Memverifikasi Workflow
4. Hasil dan Referensi

Pendahuluan dan Pengenalan Dataset

Latar Belakang dan Tujuan Dokumentasi

Penyakit Kardiovaskular (Cardiovascular Disease / CVD) merupakan salah satu penyebab utama kematian di dunia. Pendeteksian dini serta analisis pola hidup dan kondisi klinis pasien menjadi langkah krusial dalam pencegahan dan penanganan medis.

Tujuan dokumentasi ini:

• Memahami alur data cleansing — membaca CSV dari HDFS, memisahkan field, memfilter tekanan darah, mengonversi umur, dan menyimpan hasil ke HDFS.
• Menguasai operator HGrid247 yang digunakan — HFS Source, Transformator dengan RegexSplitter dan operator Math/String, Filter, serta HFS Sink.
• Menyiapkan dataset untuk analisis lanjutan — menghasilkan data yang dapat dibaca kembali oleh Workflow 2.

Gambaran Umum Dataset

Dataset yang digunakan disadur dari Kaggle (Cardiovascular Disease Dataset) atau Google Drive, yang dikumpulkan saat pemeriksaan medis pasien.

• Sumber Data: Kaggle (sulianova/cardiovascular-disease-dataset)
• Jumlah Baris Data: 70.000 record
• Format File Raw: CSV dengan delimiter titik koma (;)
• Variabel Target: cardio (0: tidak terindikasi penyakit jantung, 1: terindikasi penyakit jantung)
• Distribusi Target: 34.979 record (49,97%) terindikasi cardio = 1

Kamus Fitur (Data Dictionary)

Nama Field	Kategori	Deskripsi & Tipe Data	Nilai / Satuan
id	-	Identifier unik pasien (int)	Angka acak ID pasien
age	Objektif	Umur pasien (int)	Hari (dikonversi ke tahun pada WF01)
height	Objektif	Tinggi badan pasien (int)	Sentimeter (cm)
weight	Objektif	Berat badan pasien (float)	Kilogram (kg)
gender	Objektif	Jenis kelamin (categorical)	1: Wanita, 2: Pria (dipetakan pada WF01)
ap_hi	Pemeriksaan	Tekanan darah sistolik (int)	mmHg
ap_lo	Pemeriksaan	Tekanan darah diastolik (int)	mmHg
cholesterol	Pemeriksaan	Tingkat kolesterol (categorical)	1: Normal, 2: > Normal, 3: >> Normal
gluc	Pemeriksaan	Tingkat glukosa (categorical)	1: Normal, 2: > Normal, 3: >> Normal
smoke	Subjektif	Status merokok (binary)	0: Tidak, 1: Ya
alco	Subjektif	Konsumsi alkohol (binary)	0: Tidak, 1: Ya
active	Subjektif	Aktivitas fisik (binary)	0: Tidak, 1: Ya
cardio	Target	Penyakit kardiovaskular (binary)	0: Sehat, 1: Sakit

Anomali Data dan Strategi Pembersihan

Workflow 1 menerapkan filter pada tekanan darah dan transformasi pada umur serta gender. Tinggi dan berat badan tetap dipertahankan; workflow ini tidak menerapkan filter rentang untuk kedua field tersebut.

No	Anomali / transformasi	Kriteria atau format	Aksi pada WF01
1	Tekanan darah di luar rentang	ap_hi ≤ 0, ap_hi > 250, ap_lo ≤ 0, atau ap_lo ≥ 150	Baris hanya dipertahankan jika ap_hi > 0 dan ≤ 250 serta ap_lo > 0 dan < 150
2	Format umur dalam hari	Kolom age berupa jumlah hari	Dibagi 365 menggunakan pembagian integer; hasilnya berupa tahun bulat dengan bagian pecahan dipotong
3	Kode gender belum deskriptif	gender = 1 atau 2	Decoding: 1 → wanita, 2 → pria

Hasil akhir Workflow 1 mempertahankan baris yang memenuhi kriteria tekanan darah, menyimpan umur sebagai tahun bulat, dan menyajikan gender dalam bentuk teks. Tinggi dan berat tersedia untuk perhitungan lanjutan, tetapi nilai di luar rentang tertentu tidak dibuang oleh workflow ini.

Pengolahan Data Menggunakan HGrid247 DE Web

Pada bab ini, Anda mulai mengenal HGrid247 DE Web 3.4 dengan meng-upload data ke dalam HDFS, membaca data dari HDFS, menyiapkan direktori project, membuat workflow, menjalankan workflow, dan melihat hasilnya.

Alur pipeline yang dibangun pada workflow ini:

HFS Source ──► Transformator_1 (RegexSplitter) ──► Filter_1 ──► Transformator_2 (DividingByInt 365, ReplaceText) ──► HFS Sink

Persiapan: Upload Data ke HDFS

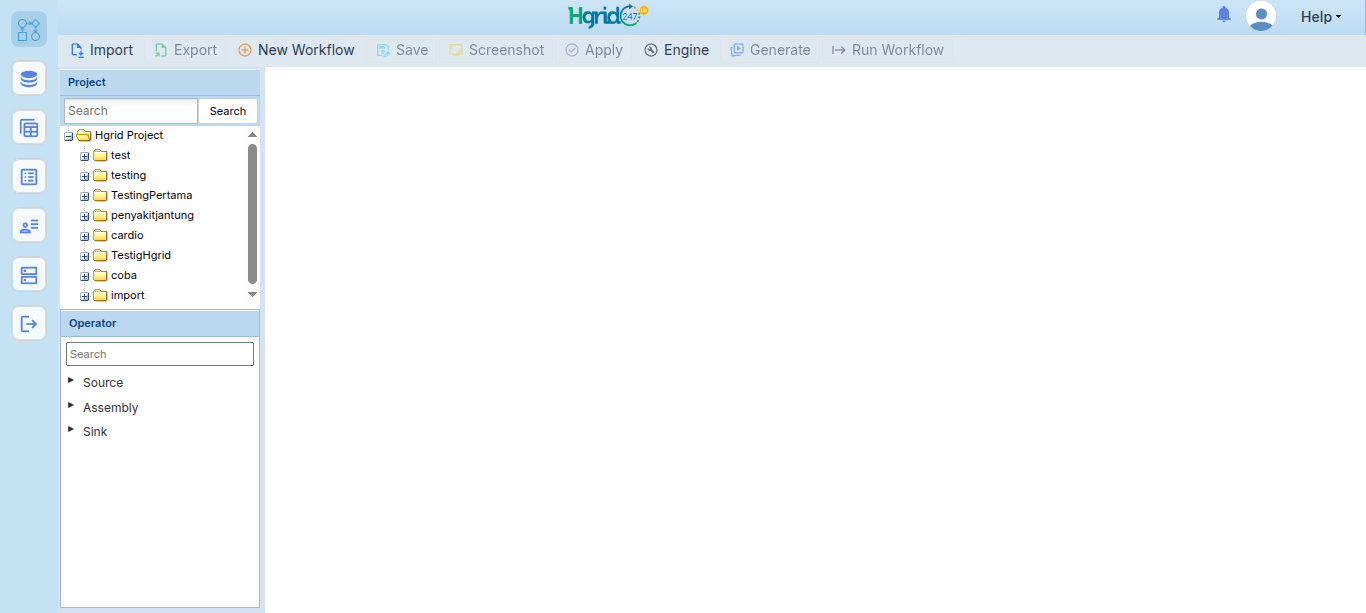

1. Buka HGrid247 DE Web melalui tautan https://hgridde.labs247.id/app/. Saat pertama kali dibuka, Anda akan berada pada tampilan kanvas kosong seperti gambar di bawah.

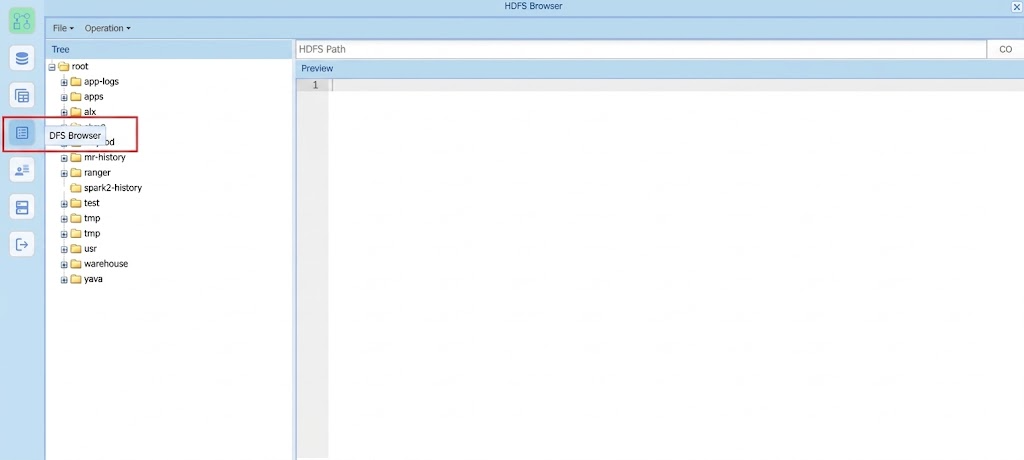

2. Masuk ke HDFS Browser.

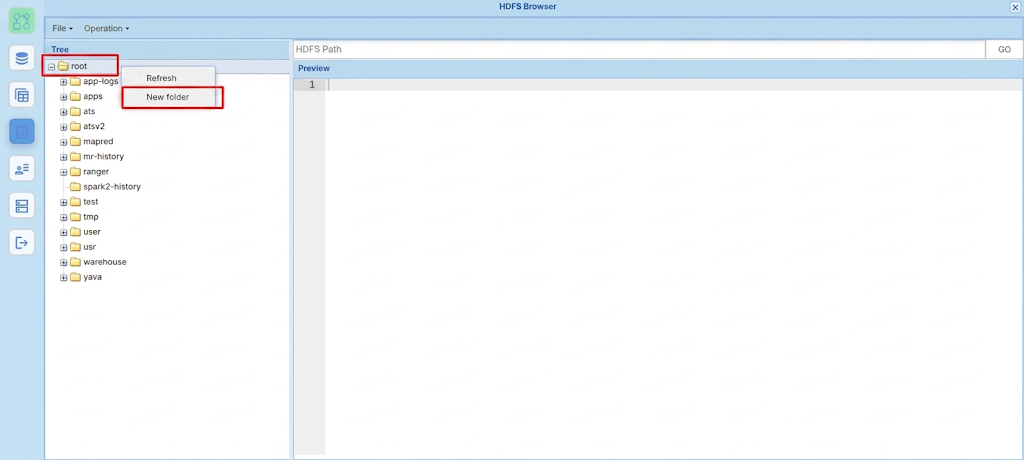

3. Klik kanan pada root → New Folder.

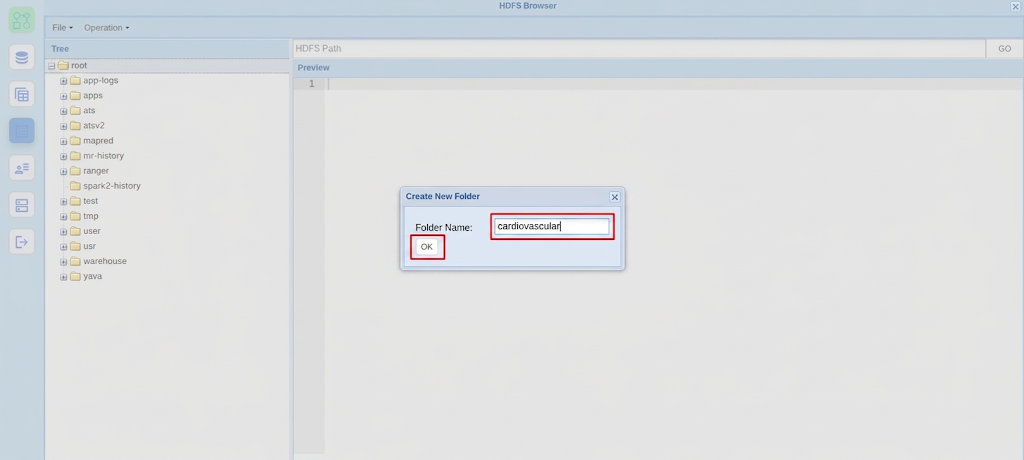

4. Berikan nama folder, misal cardiovascular, lalu klik OK.

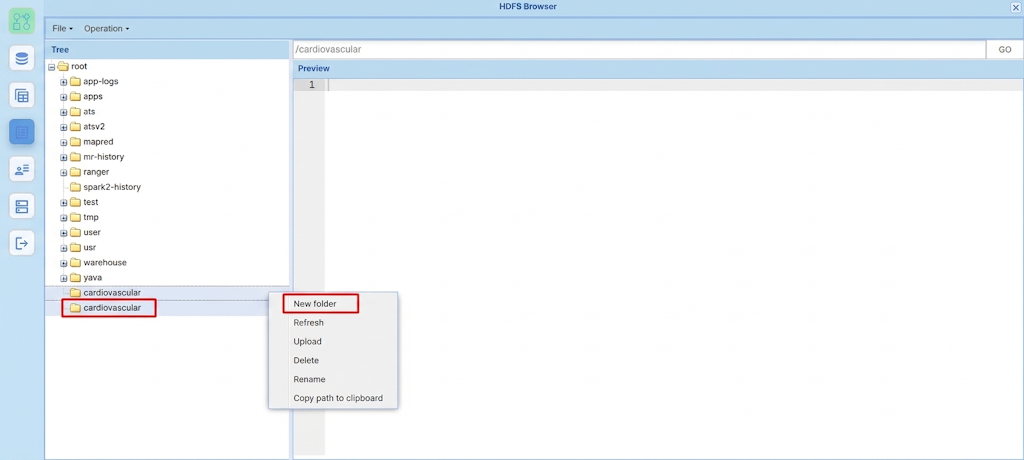

5. Klik kanan pada folder cardiovascular → New Folder.

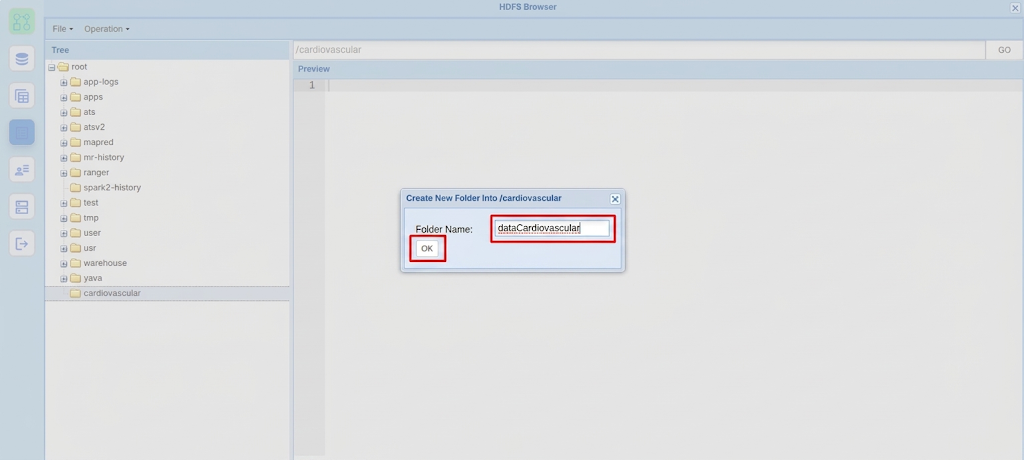

6. Berikan nama sub-folder untuk menyimpan data yang akan diolah. Dalam demo ini sub-folder diberi nama dataCardiovascular, lalu klik OK.

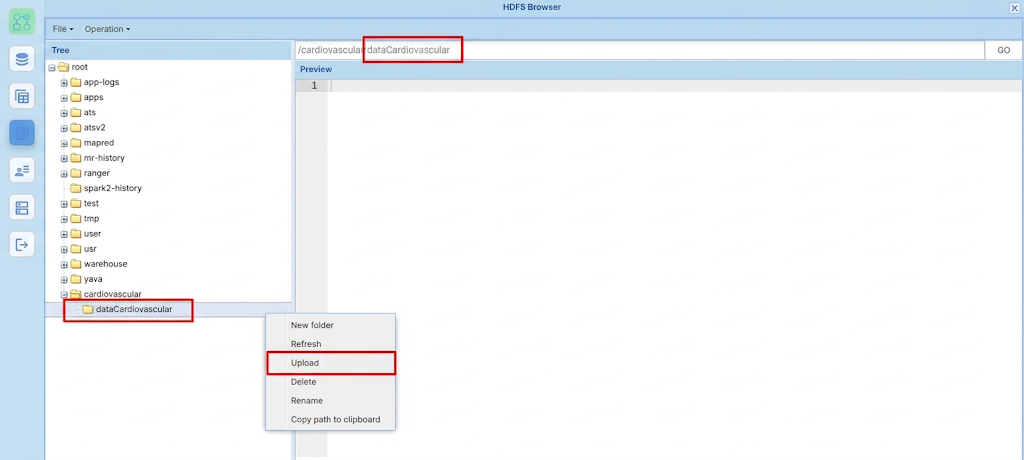

7. Klik kanan pada folder dataCardiovascular → Upload.

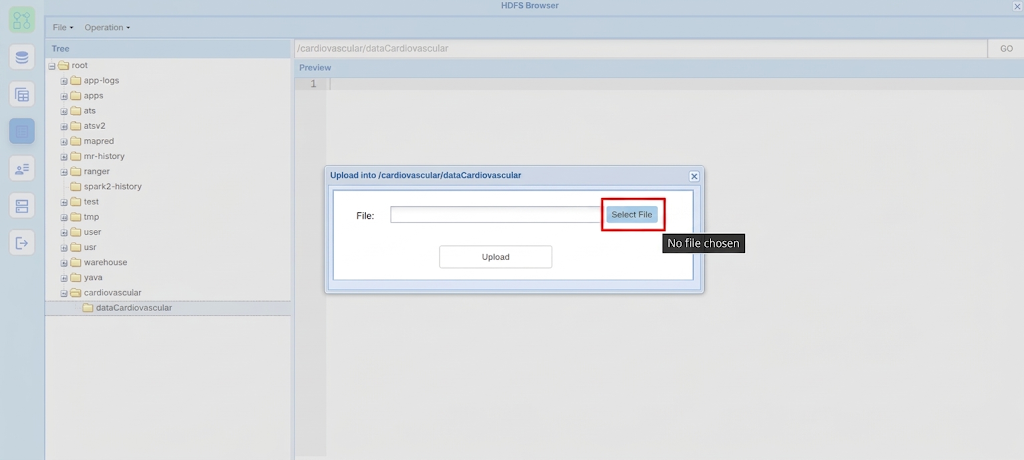

8. Input data dari direktori lokal user dengan klik Select File.

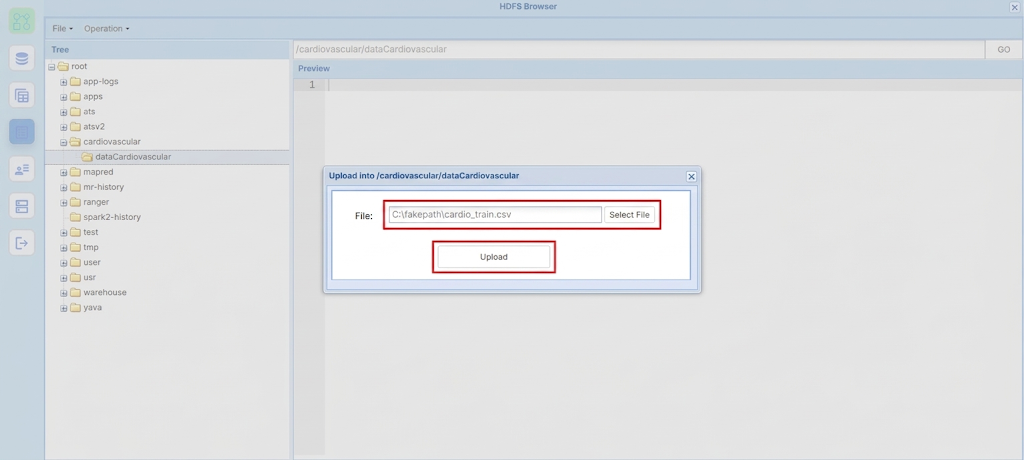

9. Setelah memilih file yang akan di-upload, klik Upload.

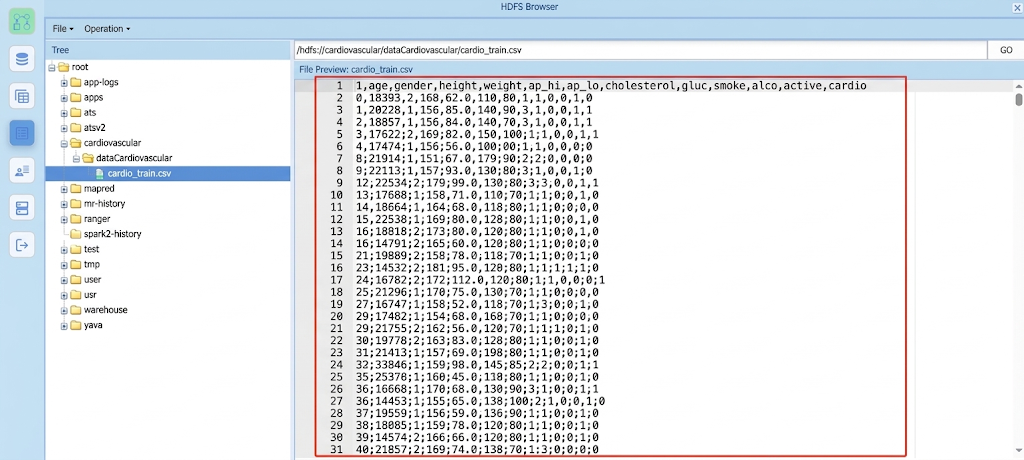

10. Preview data akan terlihat setelah data berhasil di-upload.



11. Tambahkan juga folder untuk menyimpan data hasil workflow.



Membuat Workflow Baru

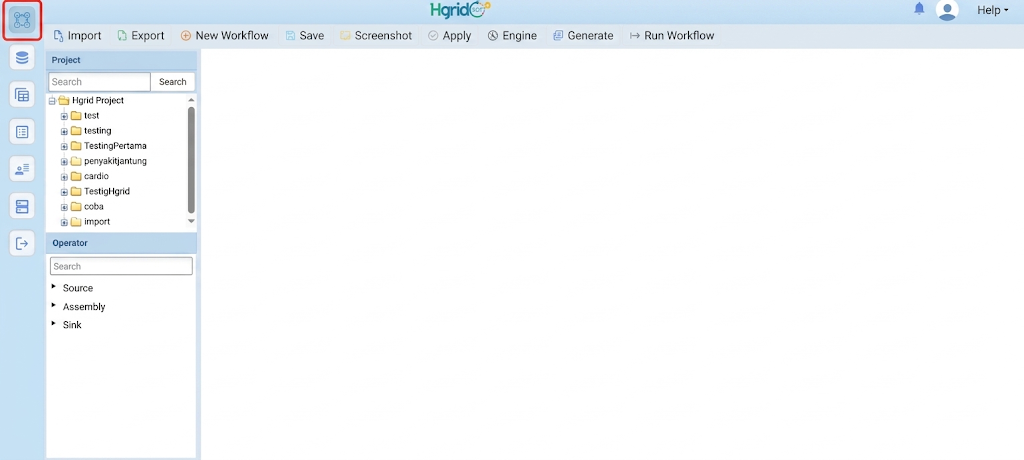

1. Kembali ke kanvas workflow.

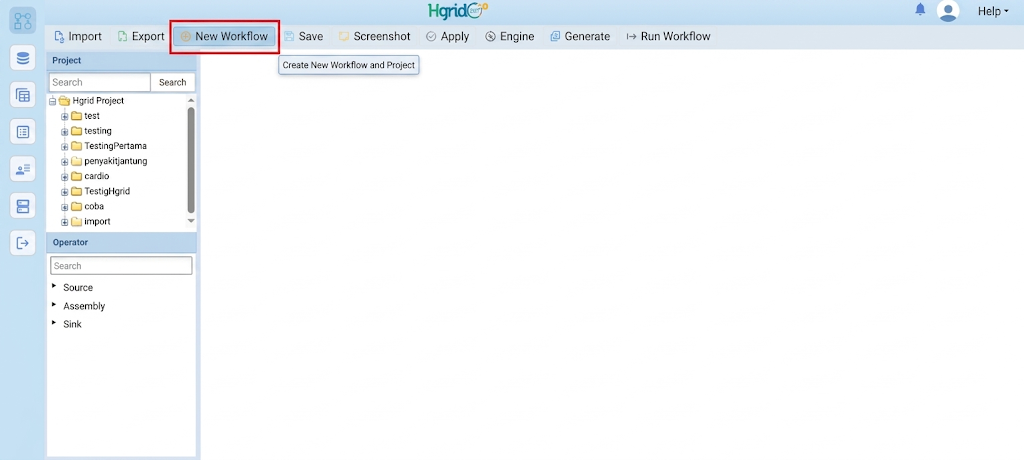

2. Klik tombol New Workflow pada toolbar utama untuk membuka jendela pembuatan workflow baru.

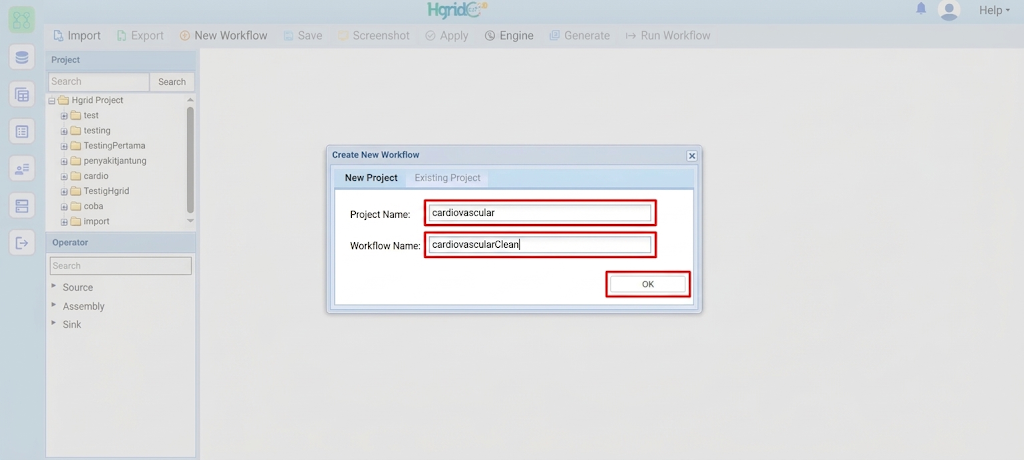

3. Berikan nama project, misal cardiovascular, dan nama workflow di dalam project tersebut, misal cardiovascularClean.



Membaca Data dengan HFS Source

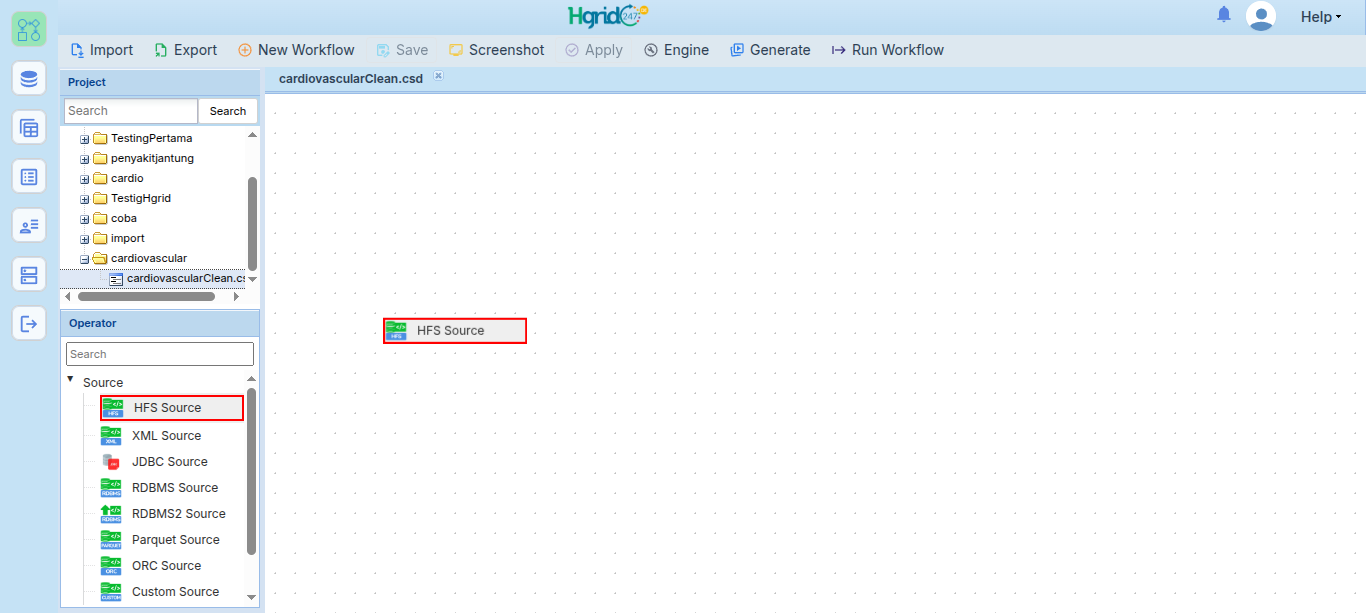

1. Drag and drop ikon HFS Source ke kanvas. HFS Source digunakan untuk membaca data dalam bentuk CSV atau TXT yang sudah di-upload di HDFS Browser.

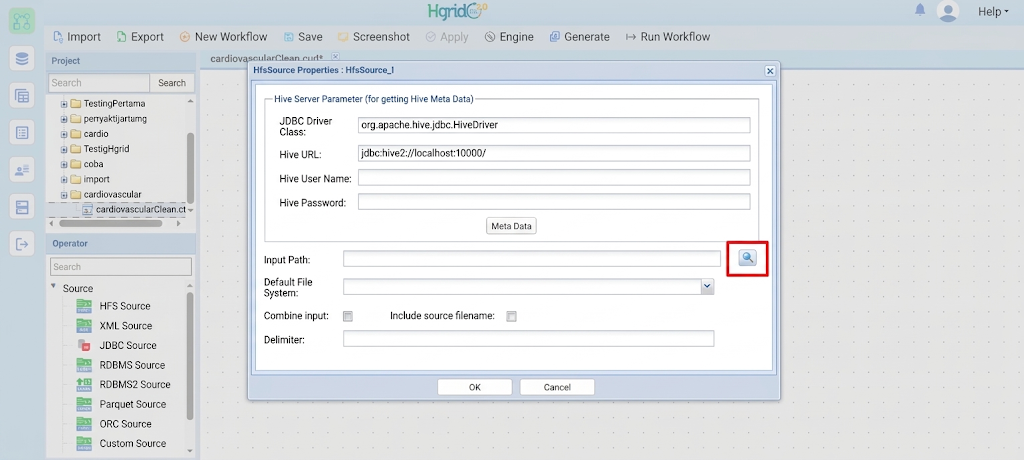

2. Double klik ikon HFS Source; konfigurasi akan muncul seperti gambar di bawah, lalu klik ikon search pada baris input path.

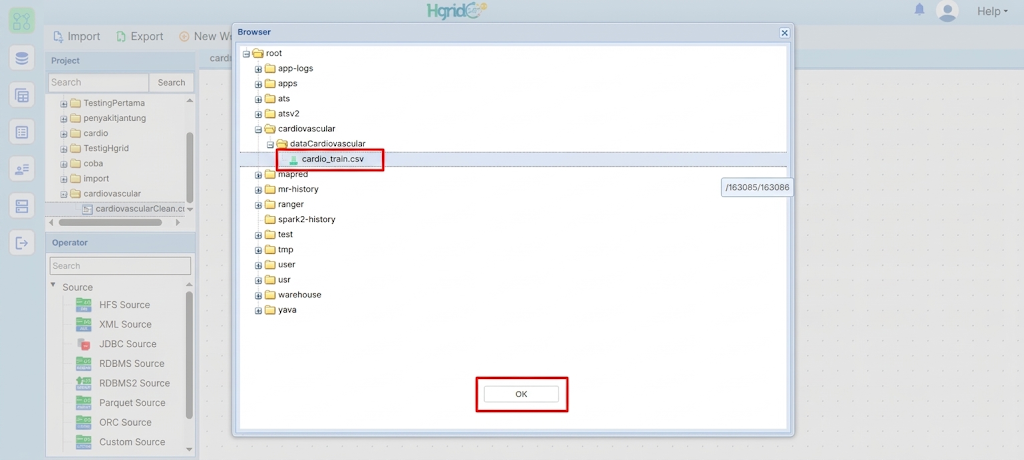

3. Arahkan ke path data yang telah di-upload sebelumnya, lalu klik OK.

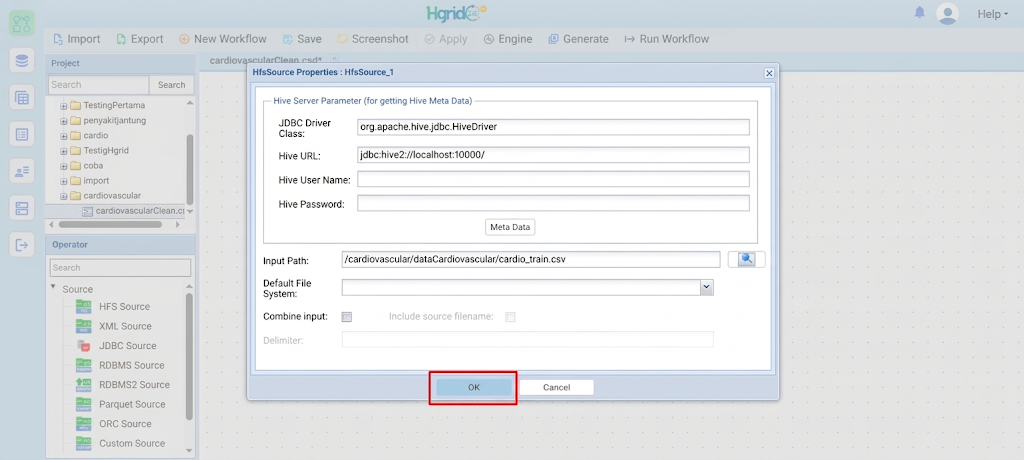

4. Cek kembali konfigurasi, lalu klik OK jika sudah sesuai.



Transformator 1: Parsing CSV dengan RegexSplitter

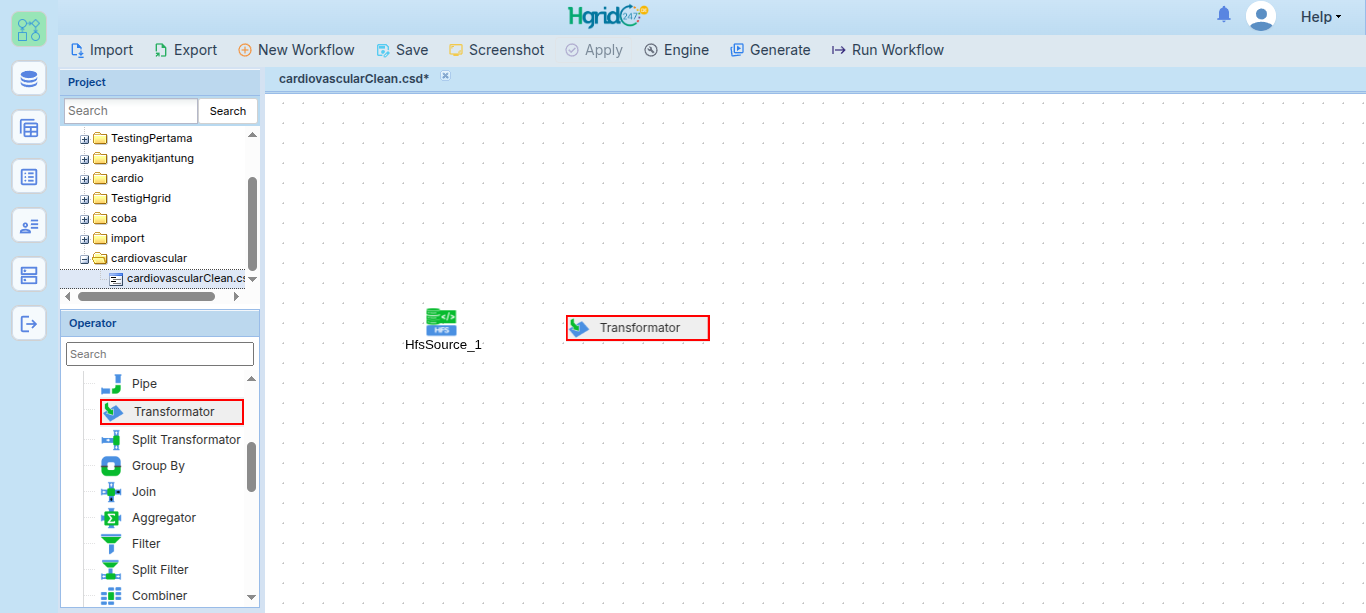

1. Drag and drop ikon Transformator pada panel Assembly ke kanvas.

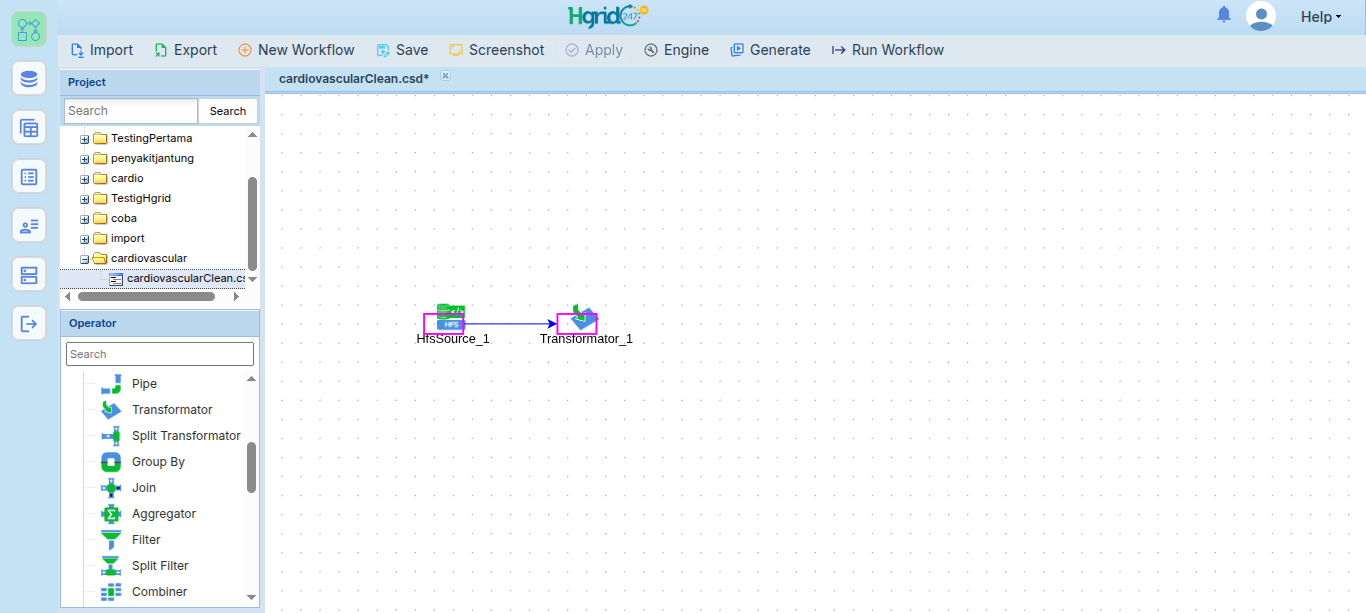

2. Hubungkan HFS Source ke Transformator_1 dengan cara klik, tahan, lalu arahkan dari HFS Source ke Transformator_1.

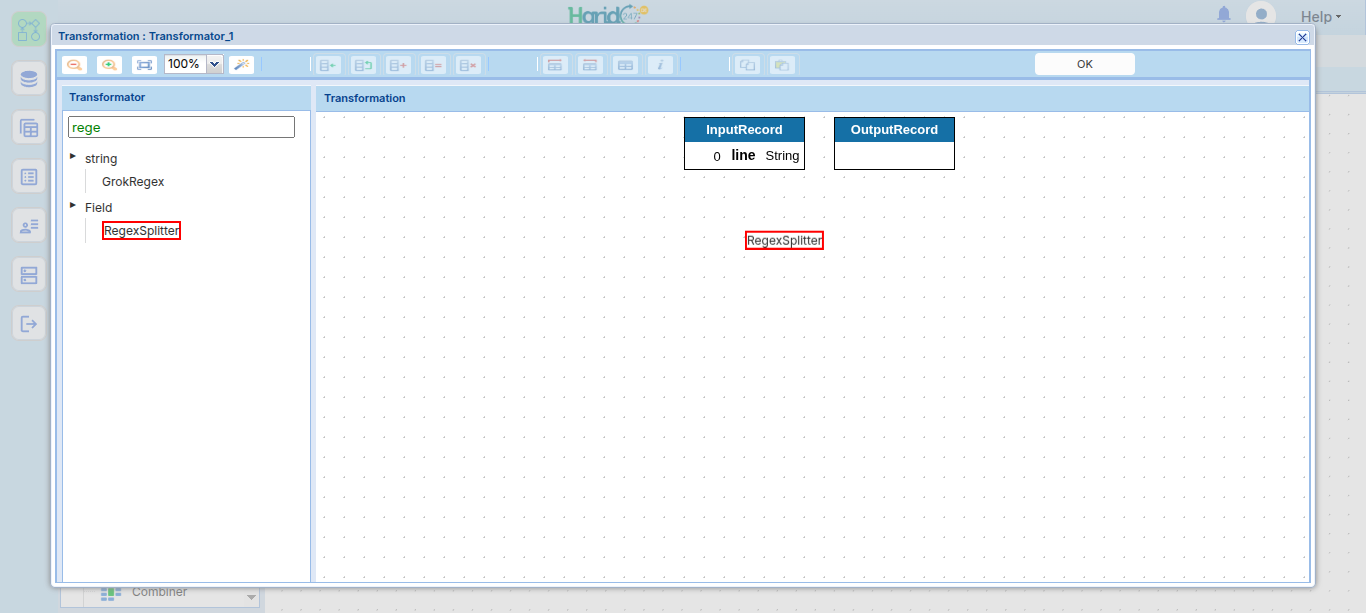

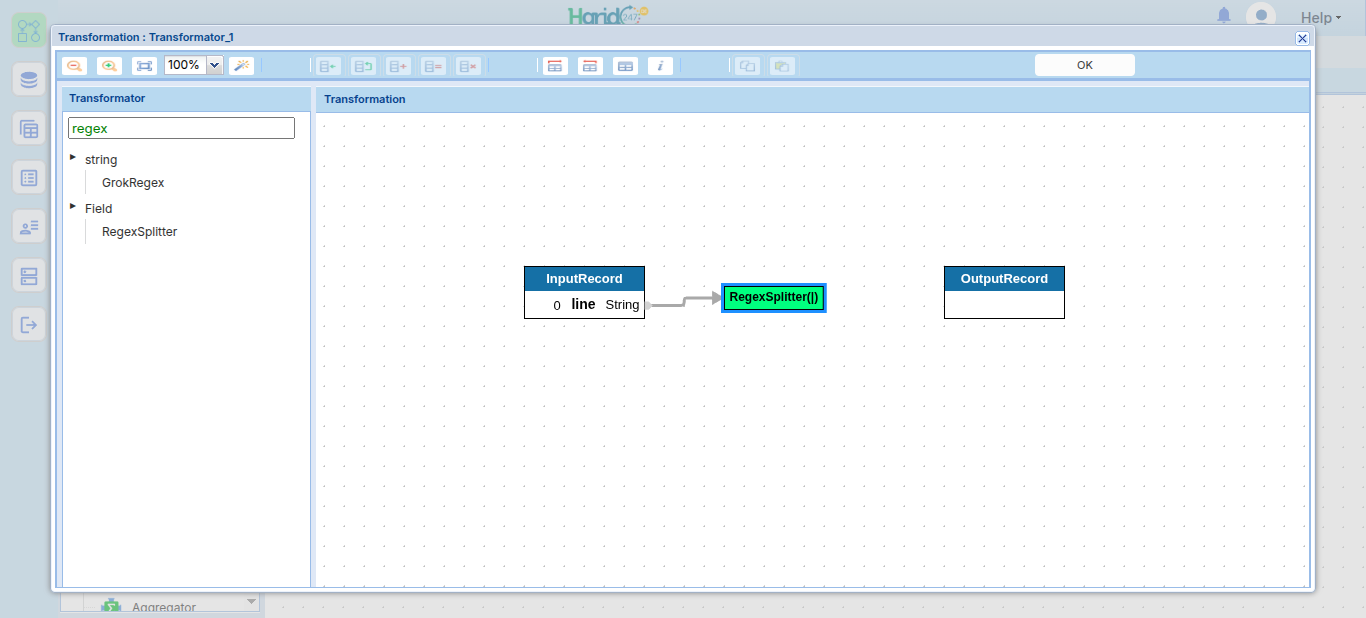

3. Cari (Search) operator RegexSplitter dan letakkan di antara input dan output.



4. Arahkan input ke RegexSplitter.

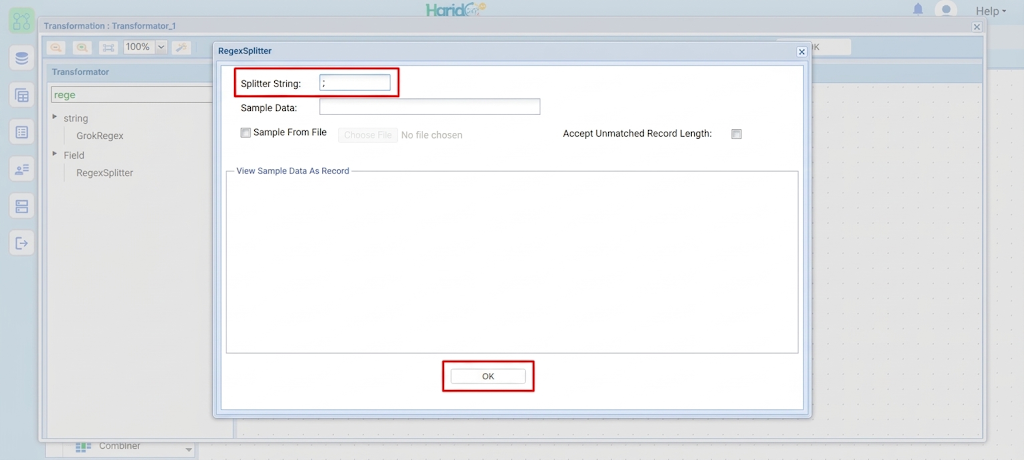

5. Double klik pada RegexSplitter, lalu isi Splitter String dengan tanda semicolon ; sesuai dengan pemisah data yang dipakai.

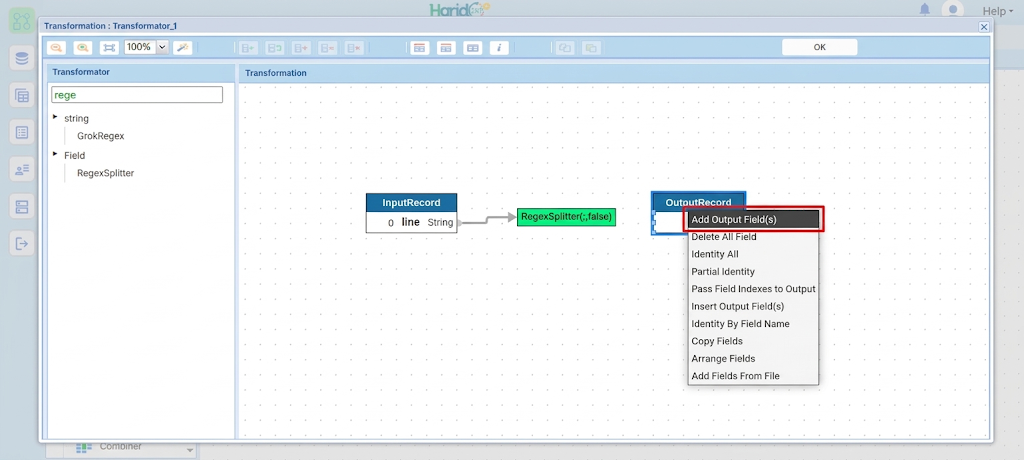

6. Klik kanan pada output record, lalu pilih Add Output Field(s).

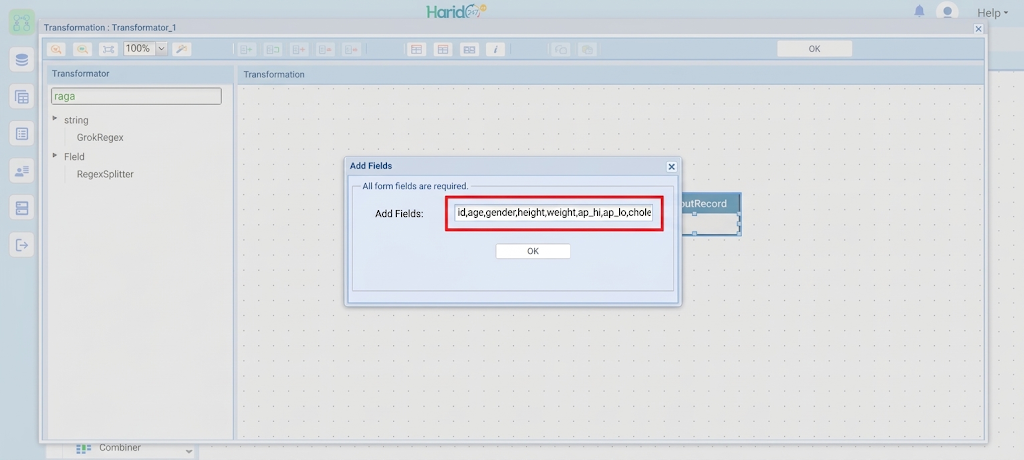

7. Isikan fields sesuai dengan data:

   id, age, gender, height, weight, ap_hi, ap_lo, cholesterol, gluc, smoke, alco, active, cardio

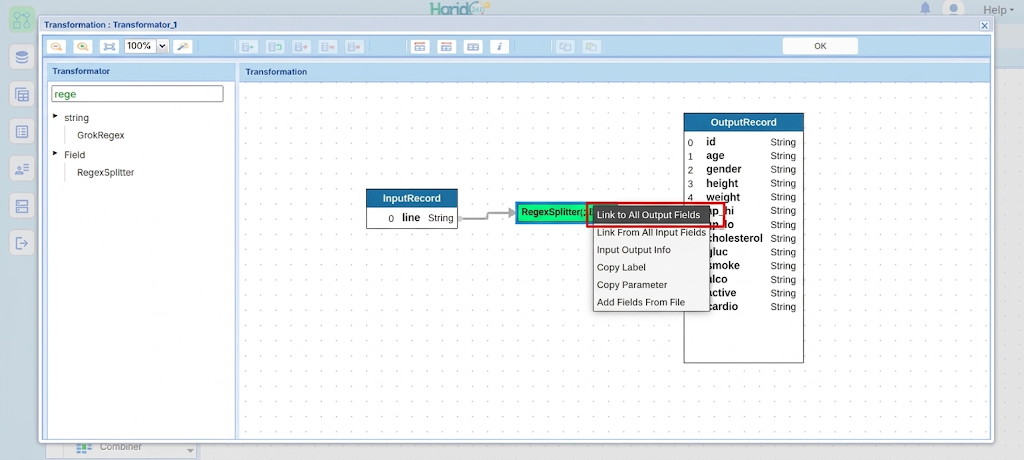

8. Klik kanan pada RegexSplitter, lalu pilih Link to all output fields.

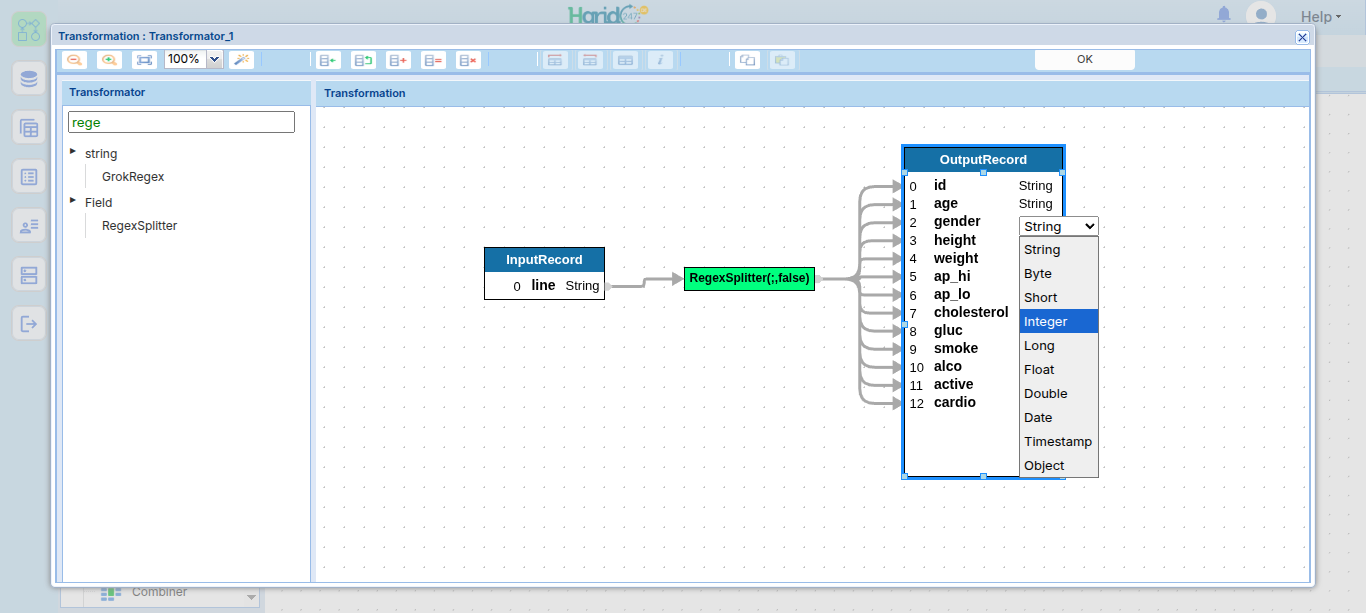

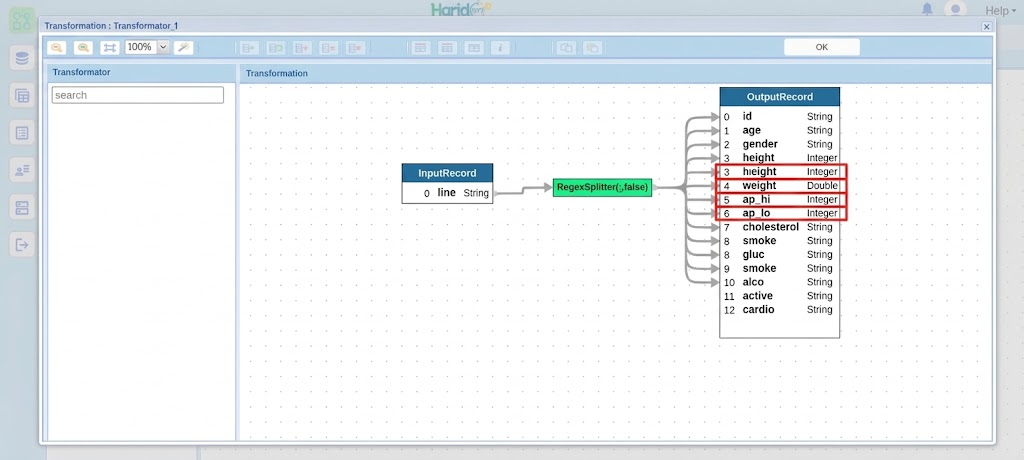

9. Ubah tipe data field agar operasi berikutnya menerima nilai numerik: id, age, height, ap_hi, ap_lo, cholesterol, gluc, smoke, alco, active, dan cardio menjadi Integer; weight menjadi Double; dan gender tetap String. Klik tipe data pada masing-masing field untuk memilih tipe yang sesuai, lalu klik OK. age harus numerik sebelum diproses oleh pembagian integer.





Filter 1: Pembersihan Tekanan Darah

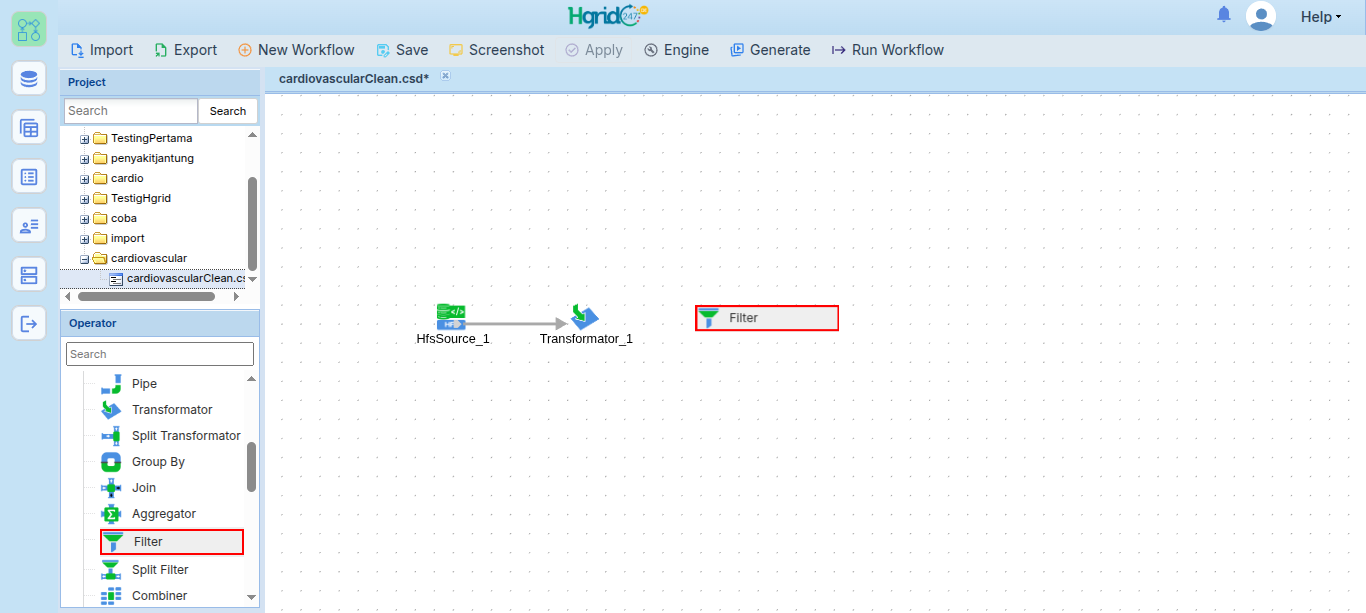

1. Tarik dan tempatkan ikon Filter_1 ke kanvas.

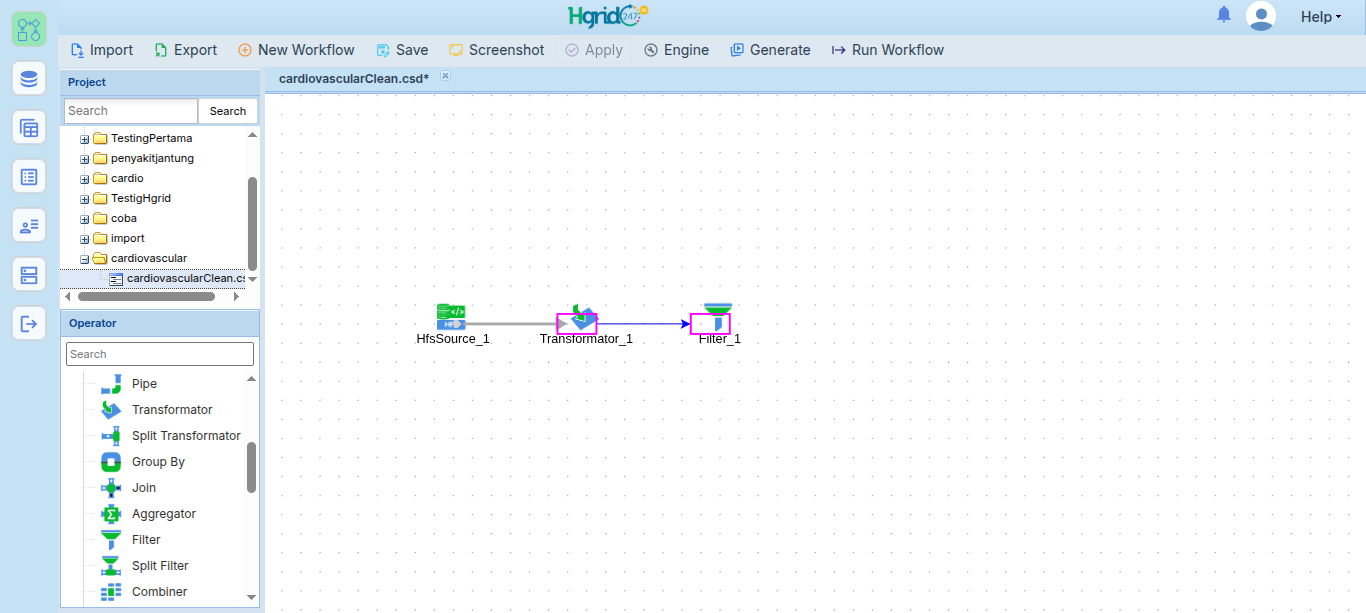

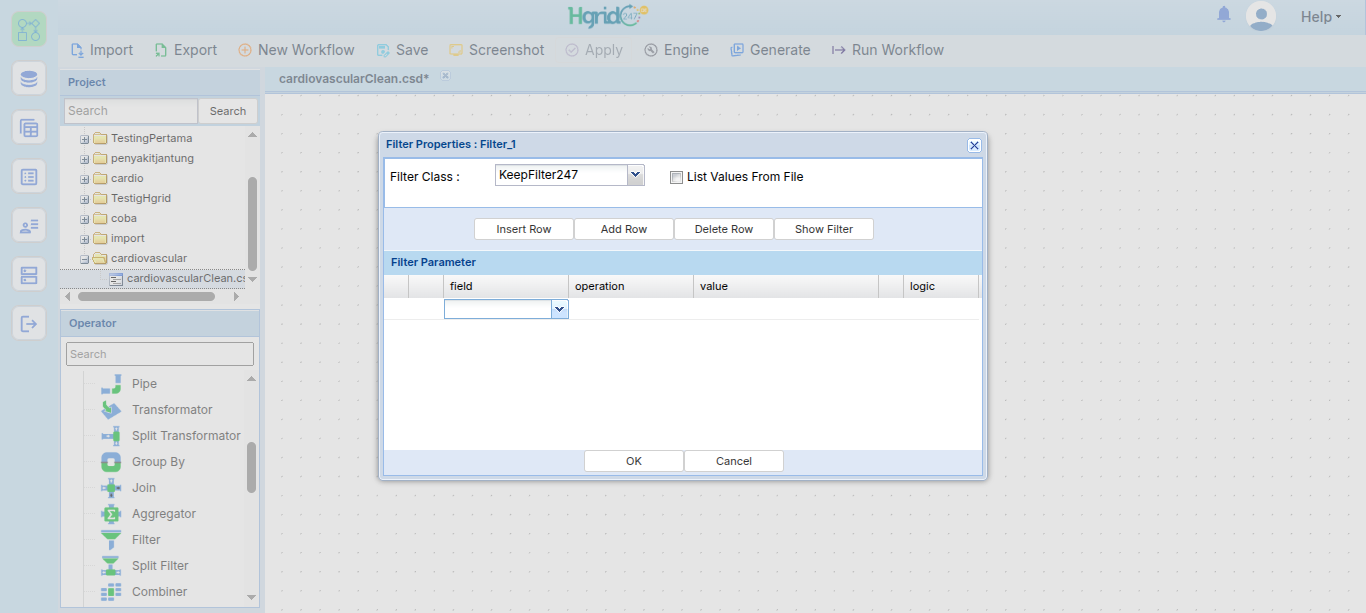

2. Hubungkan Transformator_1 ke Filter_1, lalu double klik pada filter untuk membuka konfigurasi.

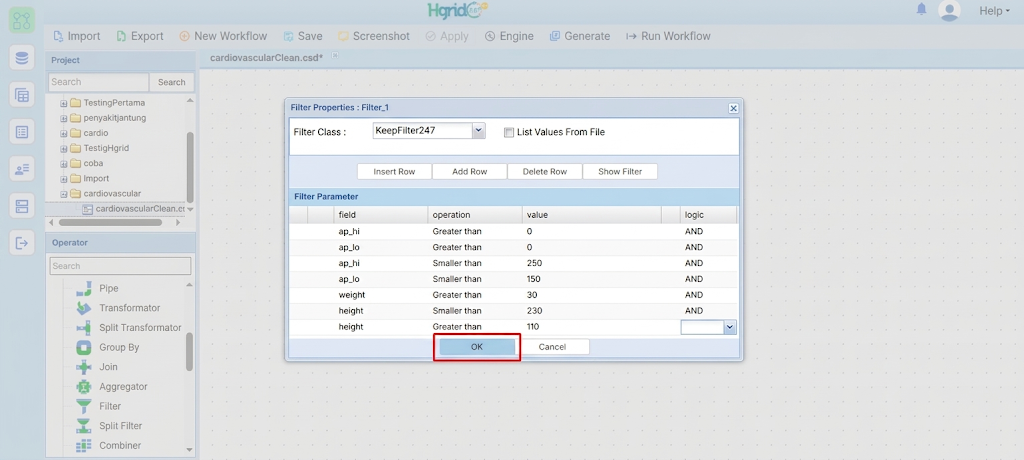

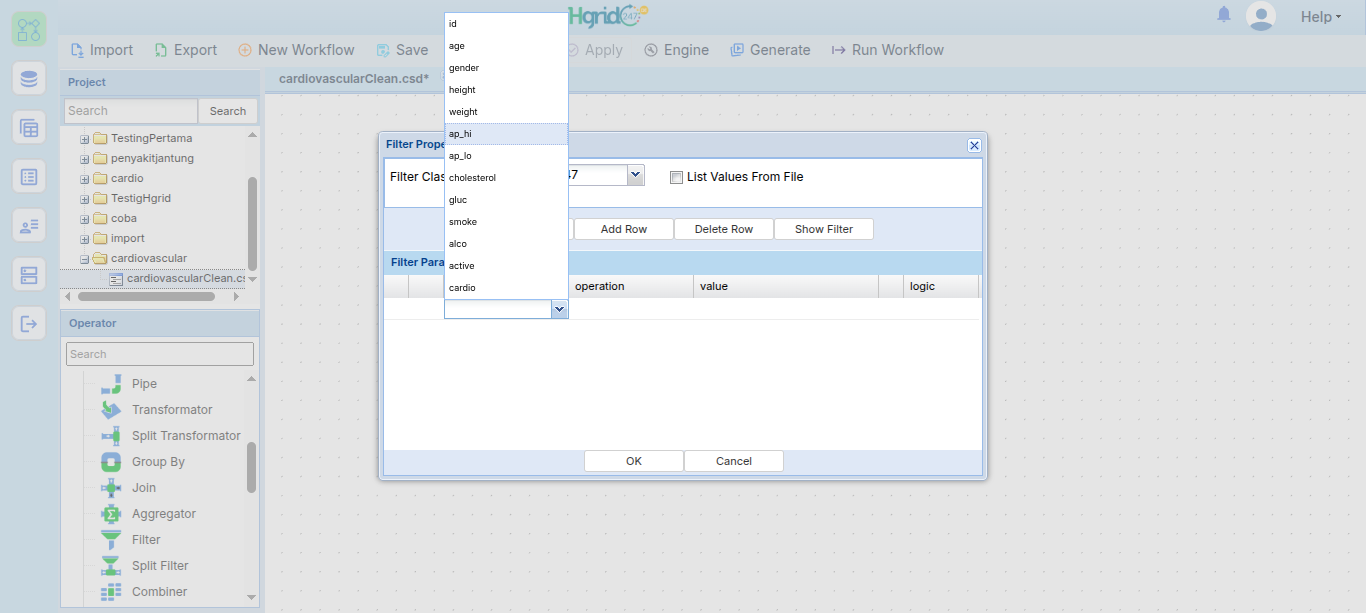

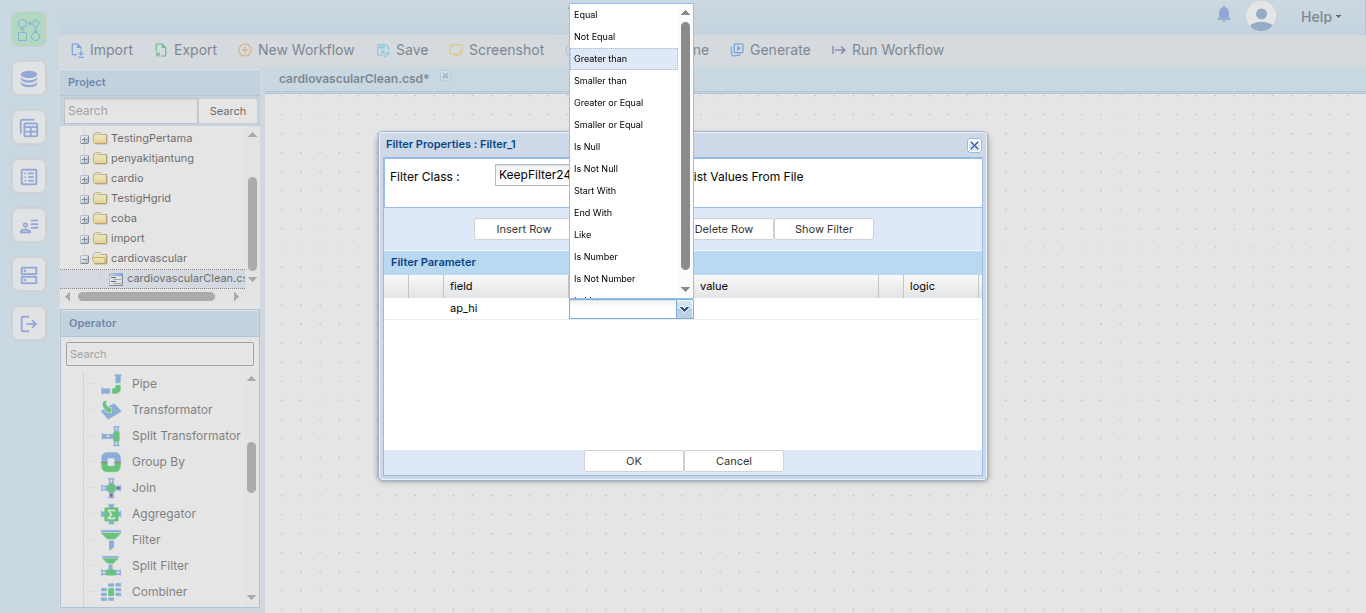

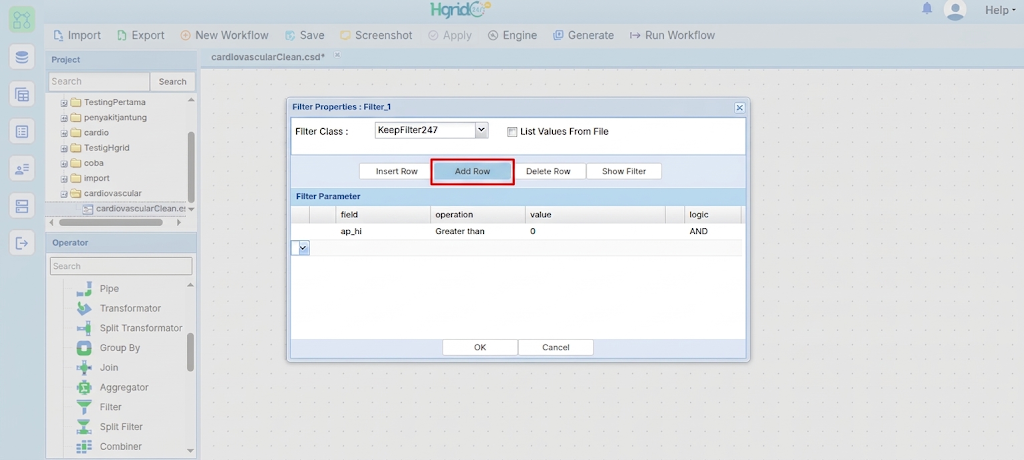

3. Konfigurasi kriteria filter untuk tekanan sistolik (ap_hi) dan diastolik (ap_lo) sesuai contoh berikut:

   Field	Kondisi Valid	Alasan
   ap_hi (sistolik)	ap_hi > 0 dan ap_hi ≤ 250	Sistolik tidak mungkin negatif; nilai ekstrem di atas 250 dibuang
   ap_lo (diastolik)	ap_lo > 0 dan ap_lo < 150	Diastolik tidak mungkin negatif; nilai ekstrem di atas 150 dibuang

   Untuk menambah baris kriteria, tekan Add Row.











   Catatan: Jika pilihan parameter tidak muncul pada kolom field, berarti terdapat kesalahan konfigurasi pada Transformator_1 atau tahap sebelumnya.

4. Jika sudah sesuai, klik OK.



Transformator 2: Konversi Umur dan Decoding Gender

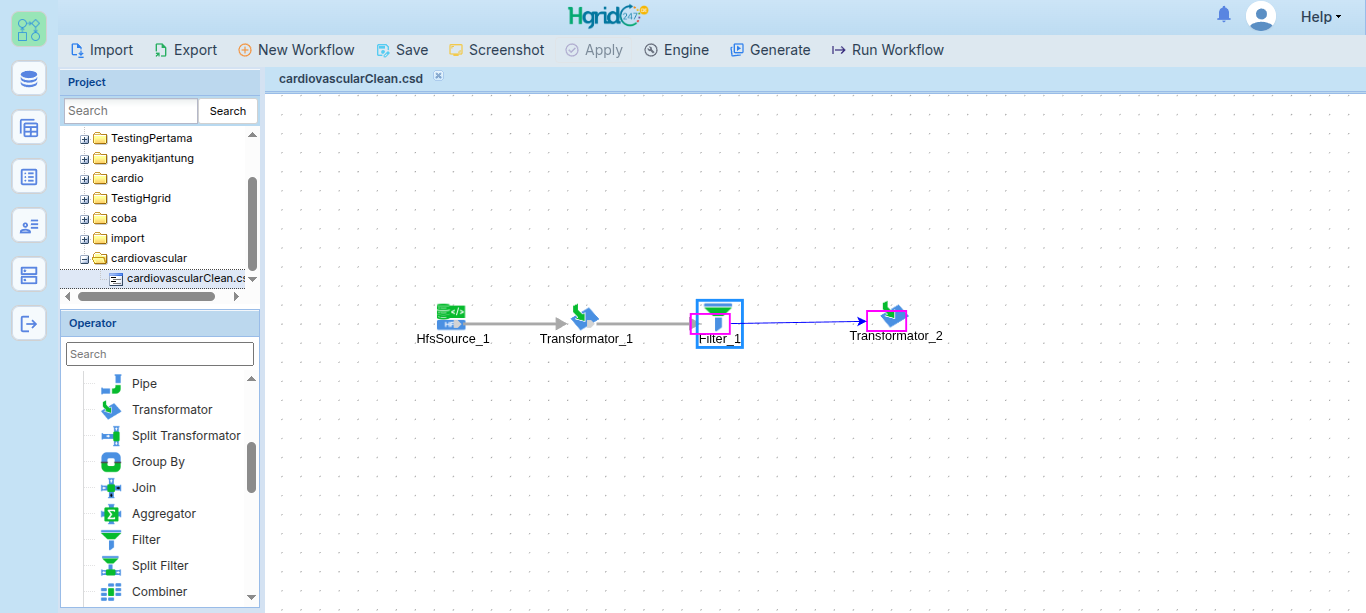

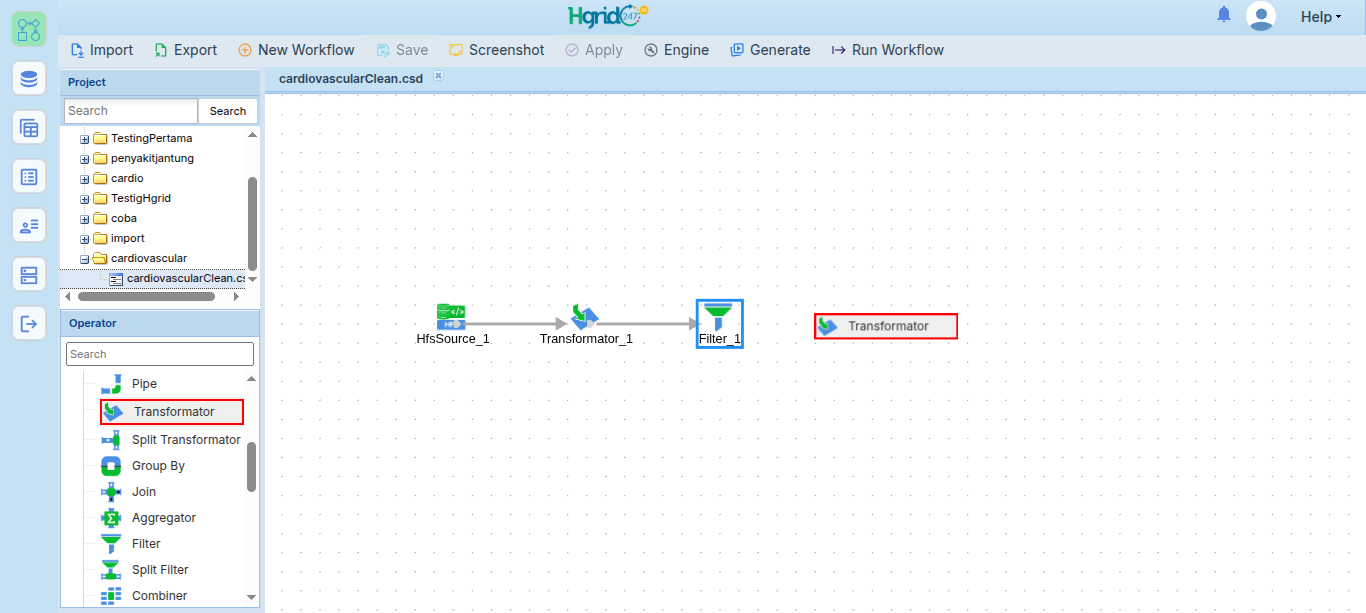

1. Tarik dan tempatkan ikon Transformator_2 ke kanvas, lalu hubungkan dari Filter_1 ke Transformator_2.

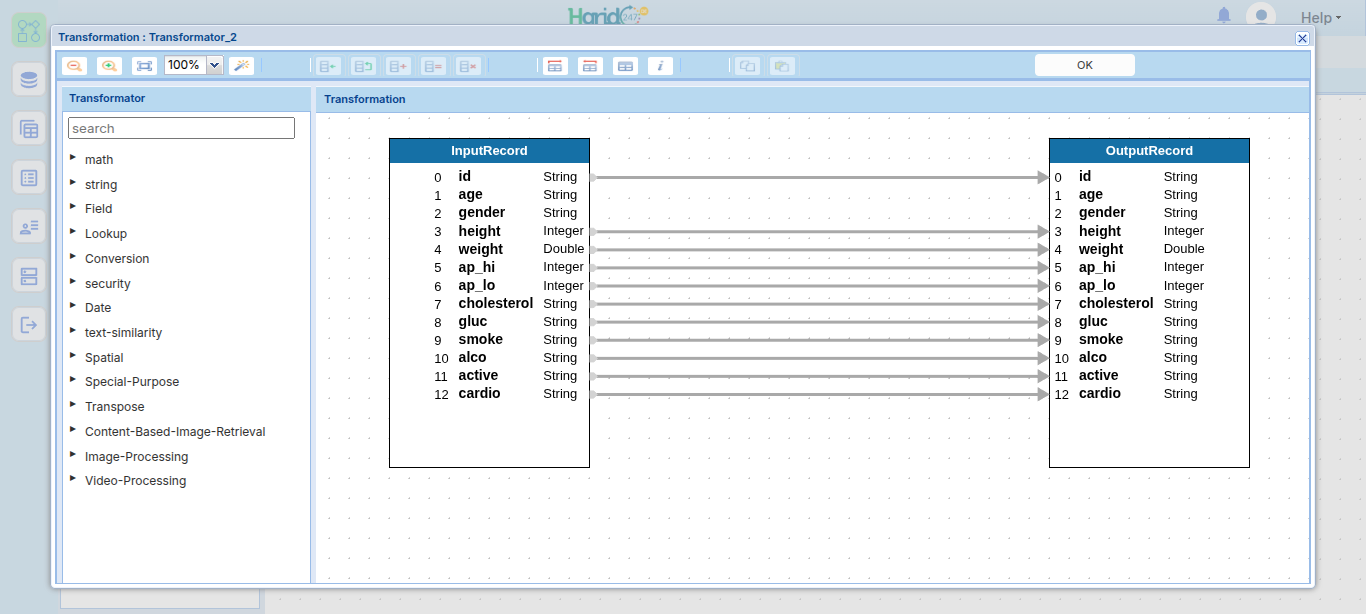

2. Setelah filter terhubung dengan Transformator_2, double klik pada Transformator_2 untuk membuka konfigurasi. Hubungkan satu per satu dari input ke output untuk semua parameter kecuali age dan gender, karena kedua kolom tersebut akan melalui transformasi tambahan. Pastikan semua field lain diteruskan agar skema hasil tetap berisi 13 field.

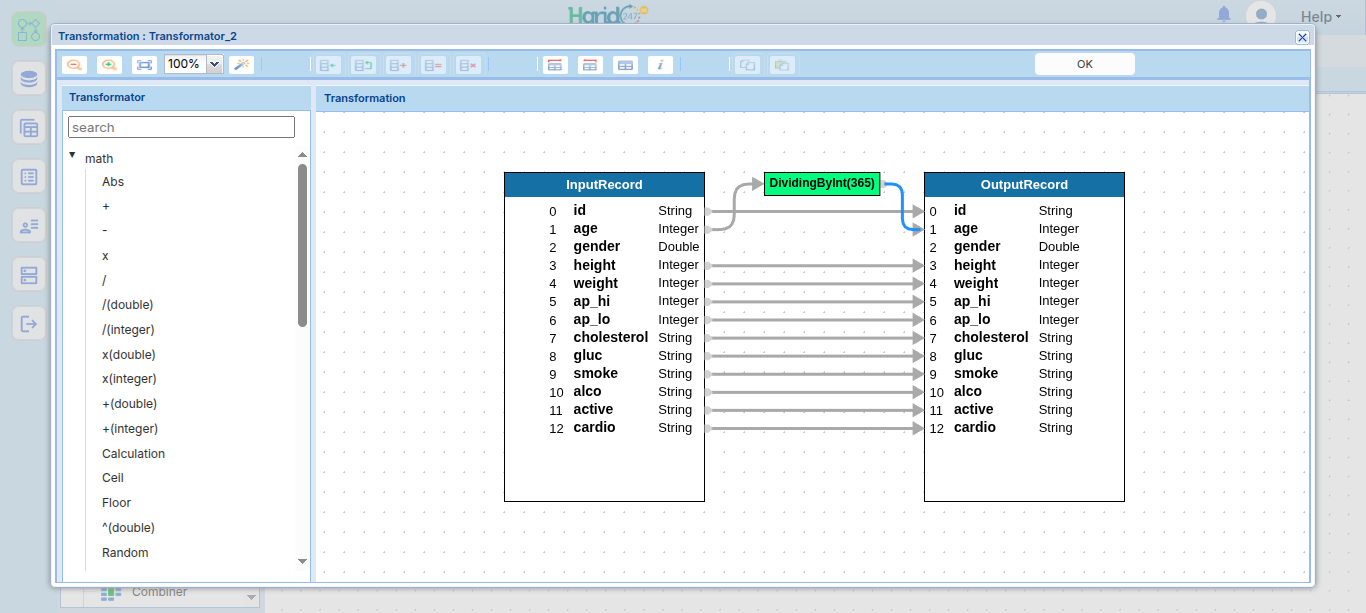

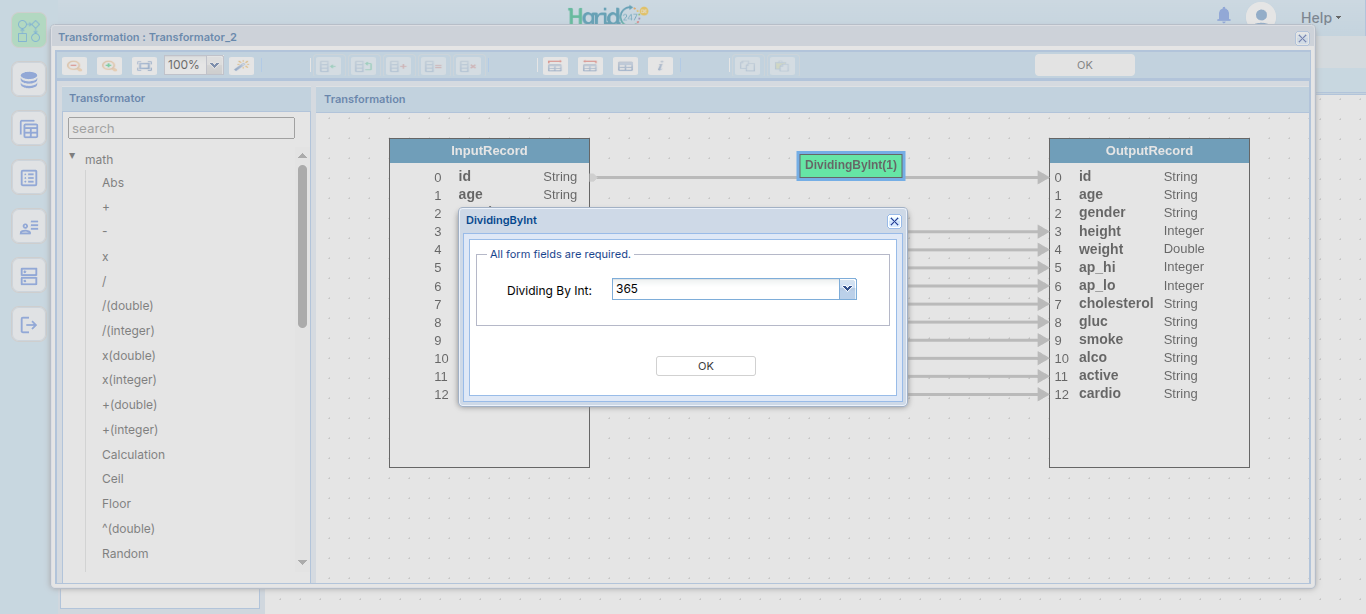

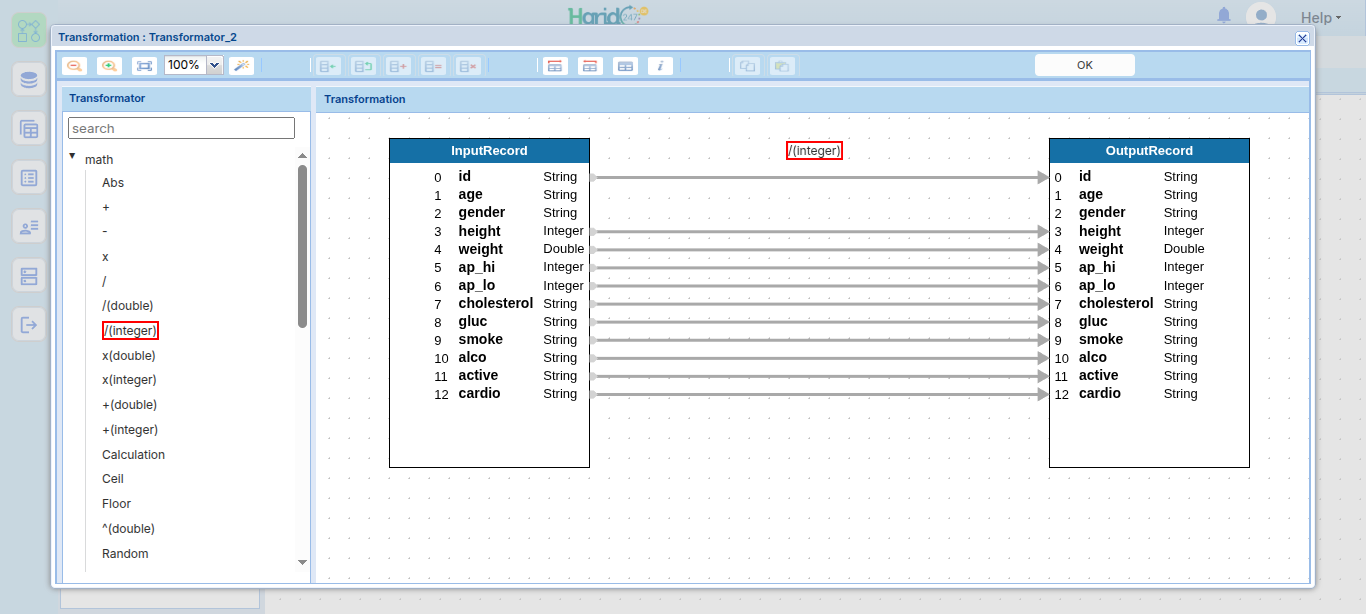

3. Konversi umur: tarik dan tempatkan operator Math → /(integer) ke kanvas, double klik, isi value dengan 365, lalu hubungkan output DividingByInt(365) ke parameter age. Pembagian integer memotong bagian pecahan; misalnya nilai hasilnya adalah umur dalam tahun bulat, bukan umur desimal.

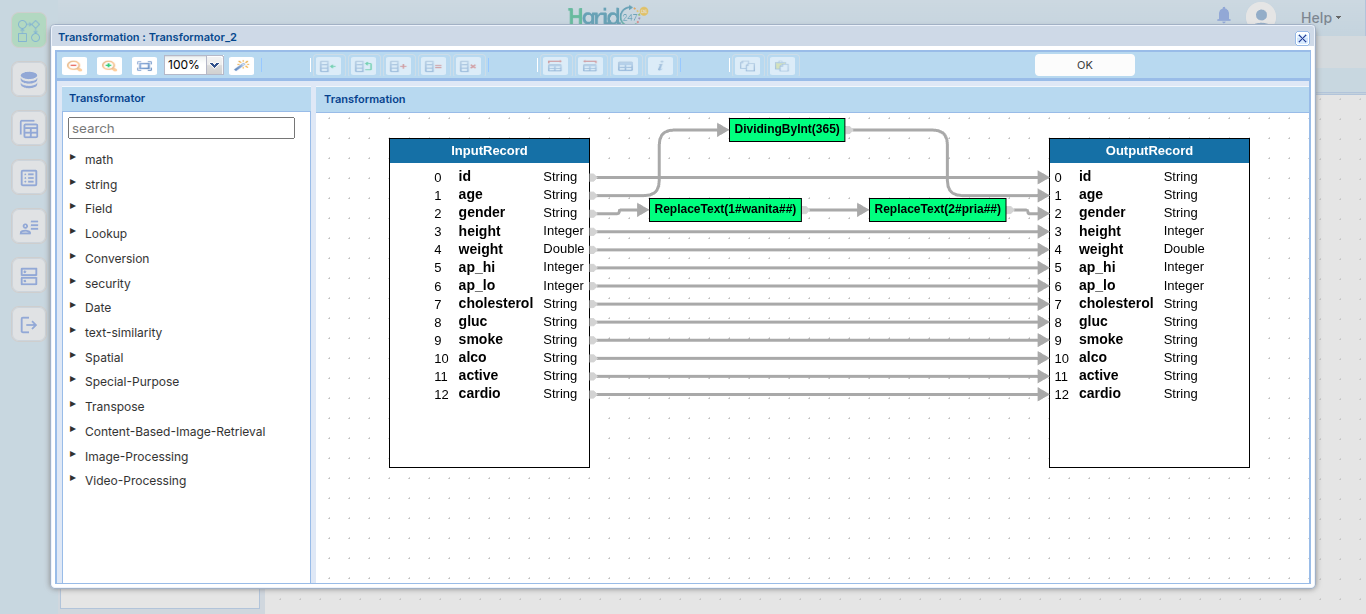

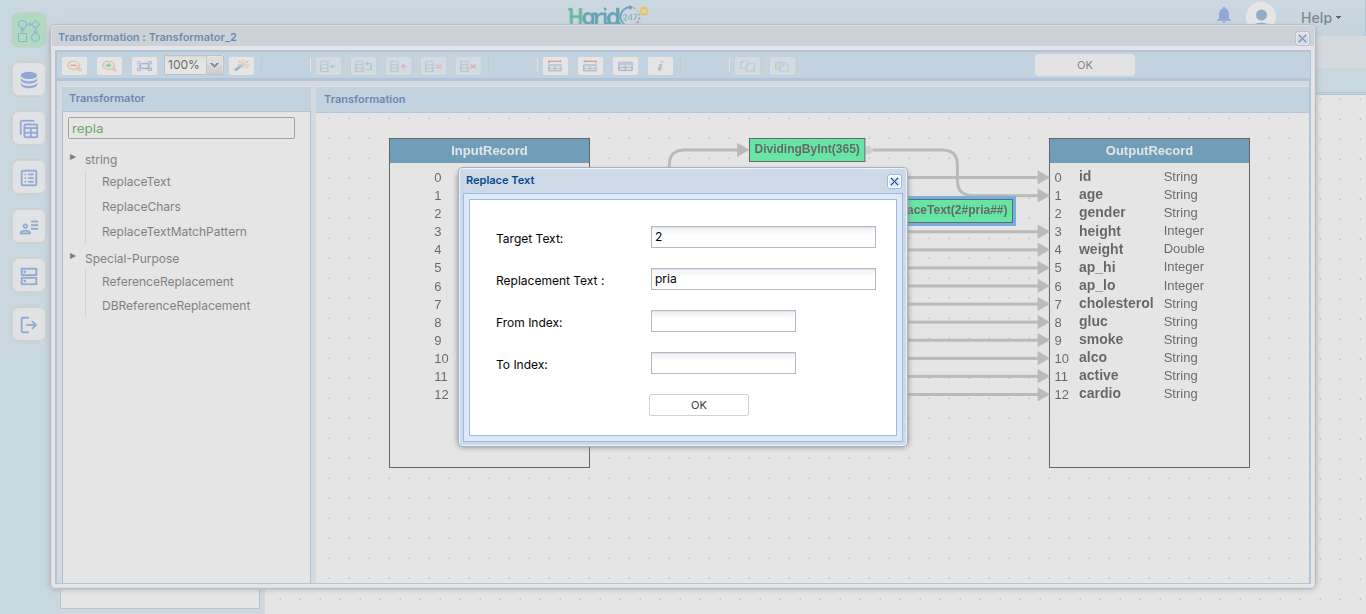

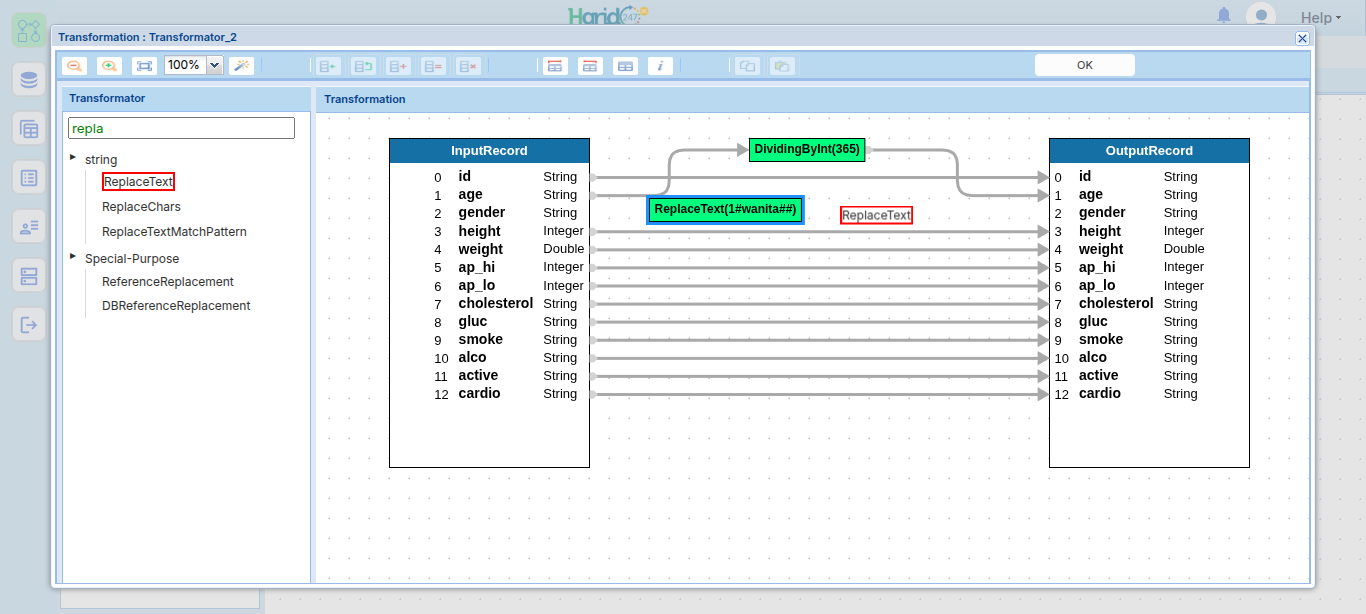

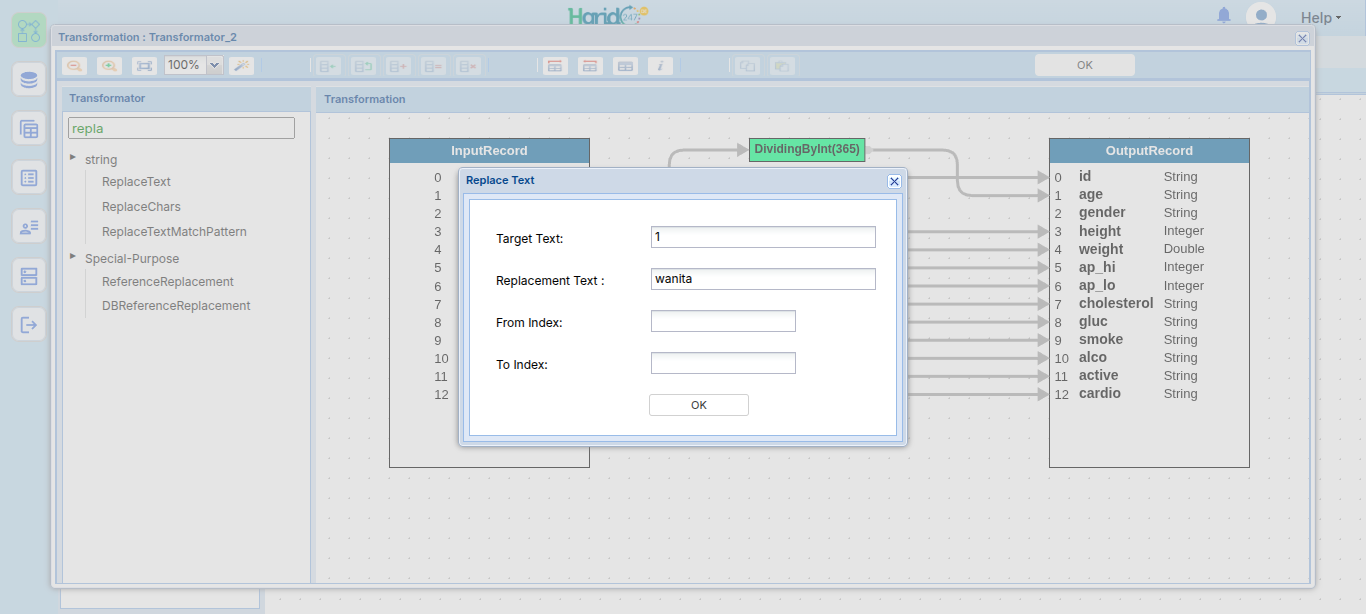

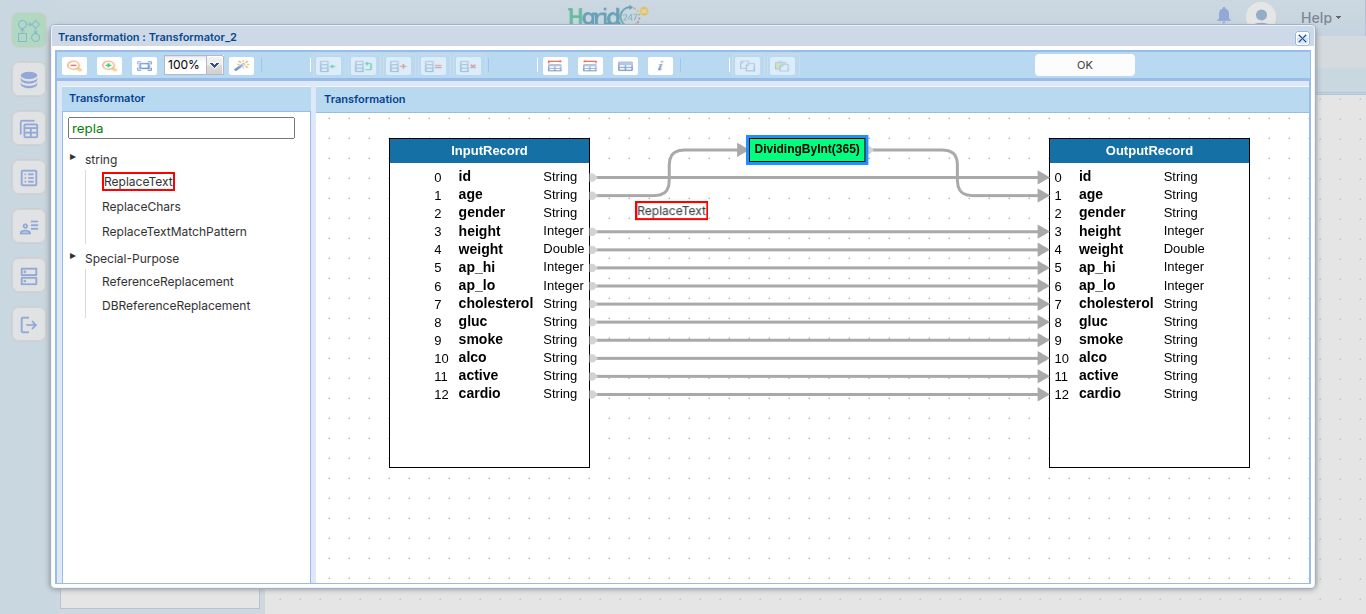

4. Decoding gender: tarik dan tempatkan operator String → ReplaceText, konfigurasi target = 1 dan replacement = wanita; ambil ReplaceText lagi, konfigurasi target = 2 dan replacement = pria; hubungkan keduanya secara berurutan ke parameter gender.











HFS Sink: Menyimpan Hasil Workflow

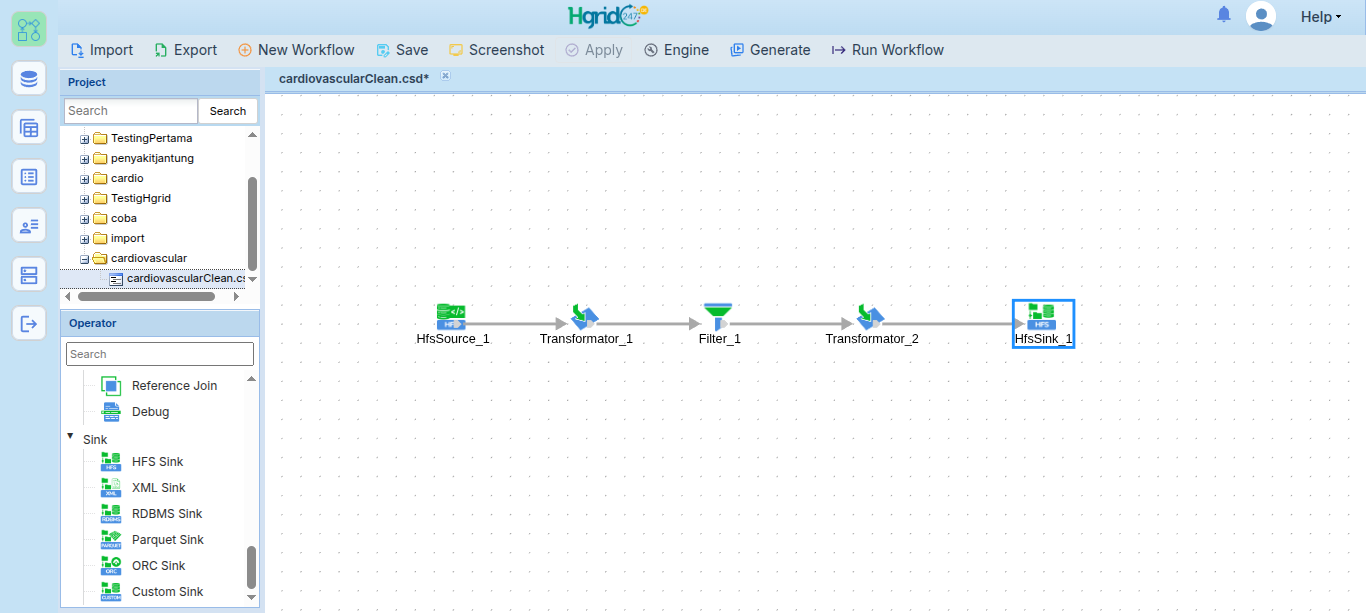

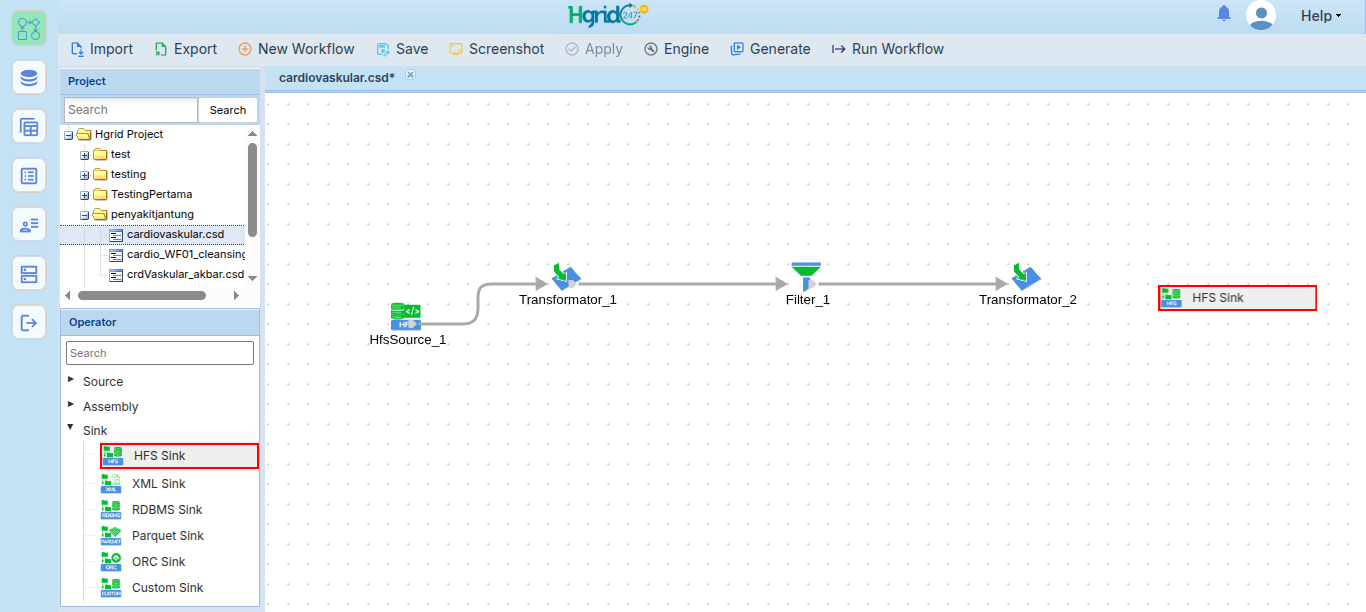

1. Tarik dan tempatkan ikon HFS Sink ke kanvas untuk menyimpan hasil workflow.

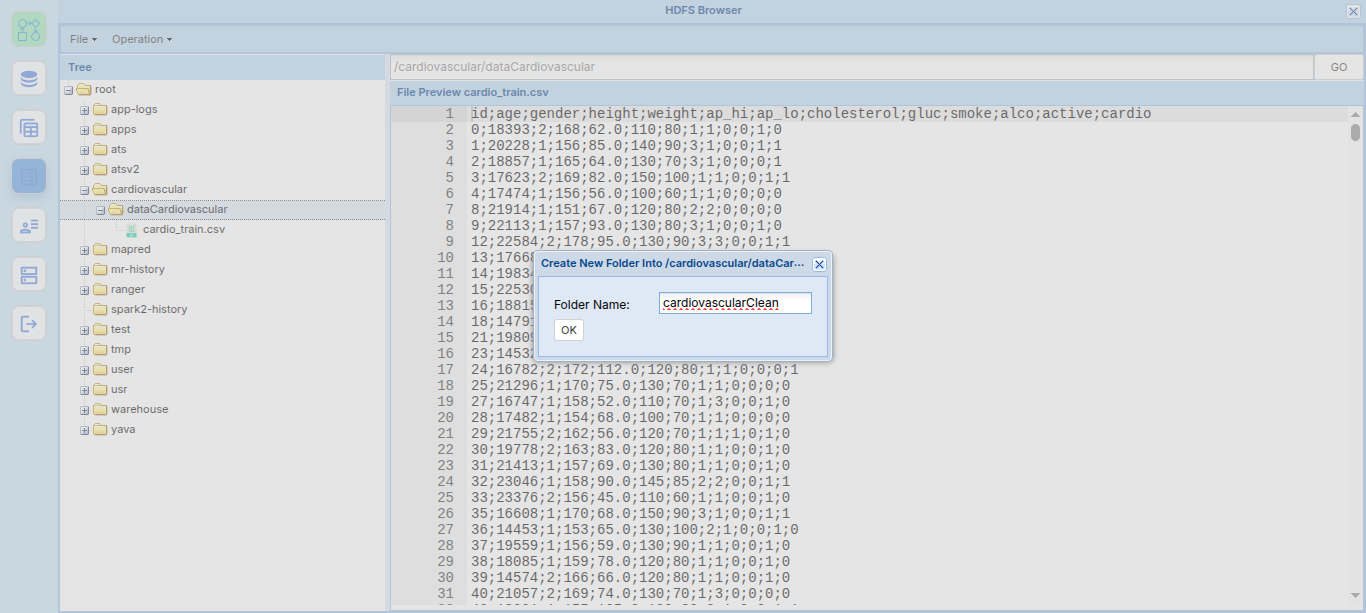

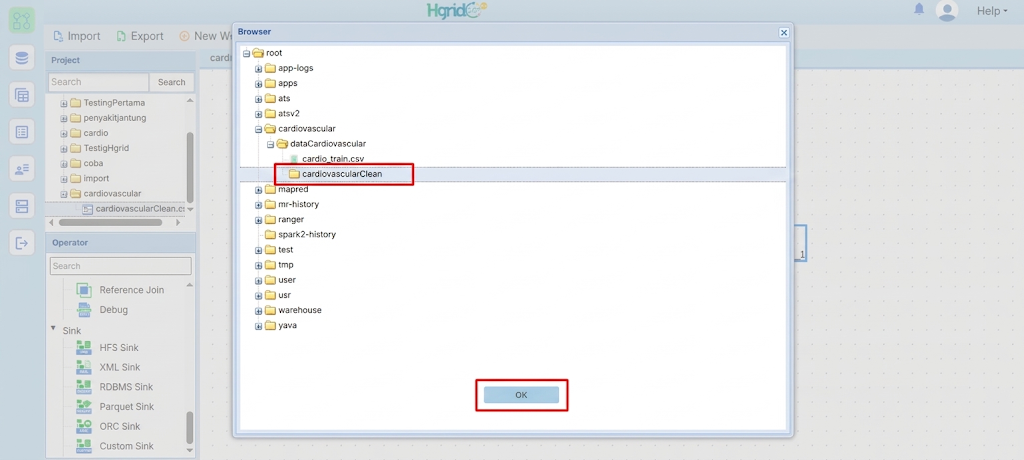

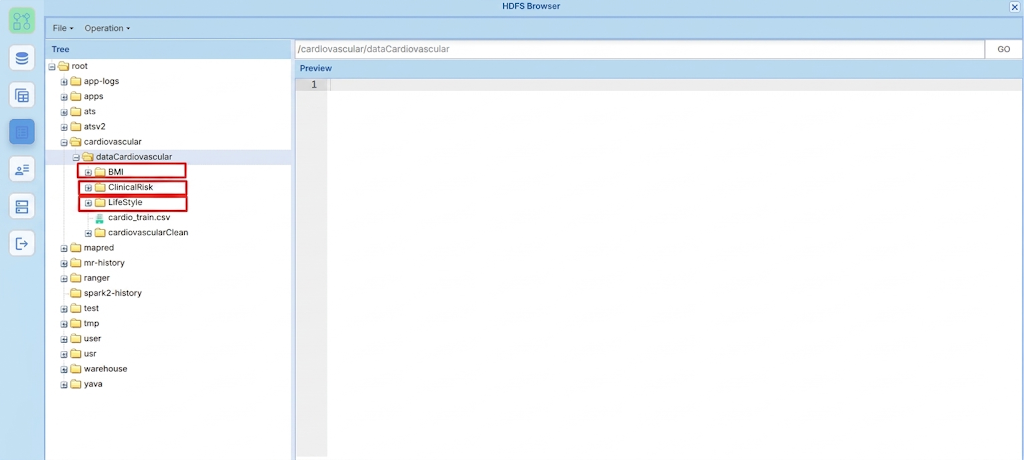

2. Buat folder baru pada HDFS Browser untuk menyimpan data hasil workflow — bebas di lokasi mana pun. Dalam demo ini, folder dibuat di bawah folder yang telah dibuat sebelumnya: cardiovascular → dataCardiovascular → folder baru bernama cardiovascularClean.

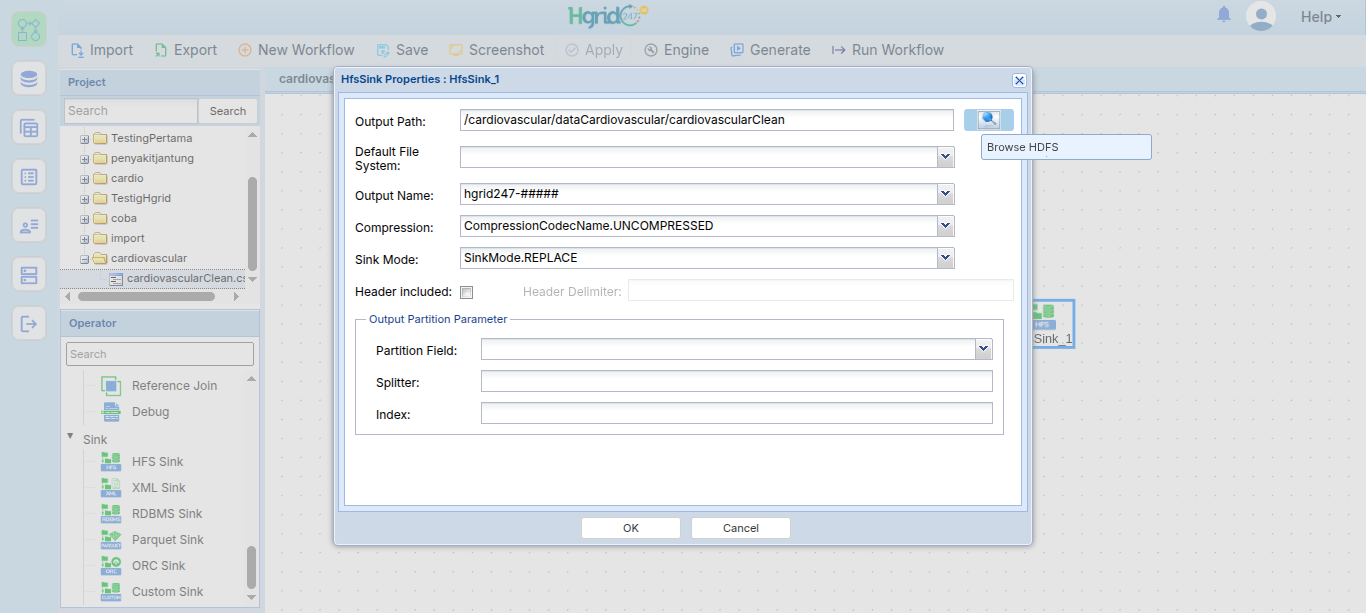

3. Double klik pada HfsSink_1, lalu klik ikon search.

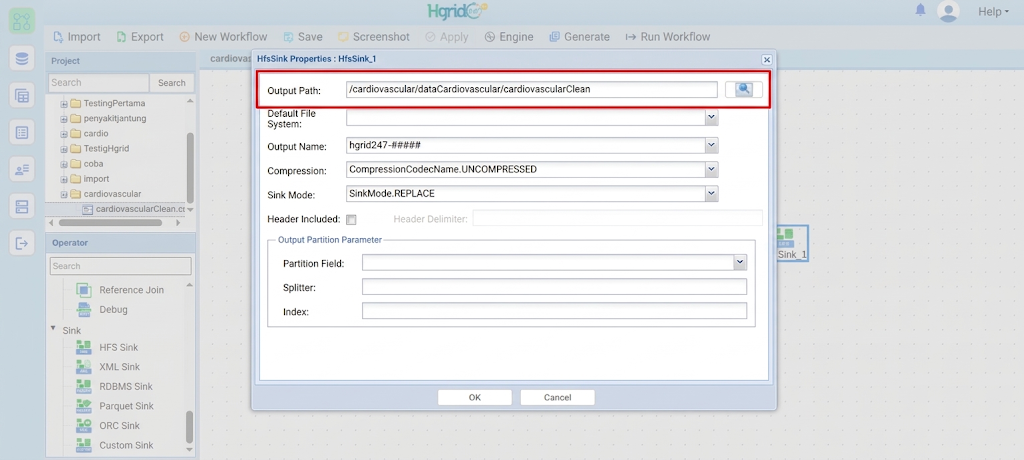

4. Cek kembali hasil pemilihan output path. Atur SinkMode ke REPLACE agar hasil run sebelumnya dapat ditimpa saat workflow dijalankan ulang.



5. Pada parameter output, pastikan record ditulis dengan delimiter tab (\t), sesuai dengan RegexSplitter pada Workflow 2. Jika konfigurasi HFS Sink menggunakan nilai default saat Field Delim kosong, pastikan preview hasil tetap menunjukkan field yang dipisahkan tab.

Menjalankan dan Memverifikasi Workflow

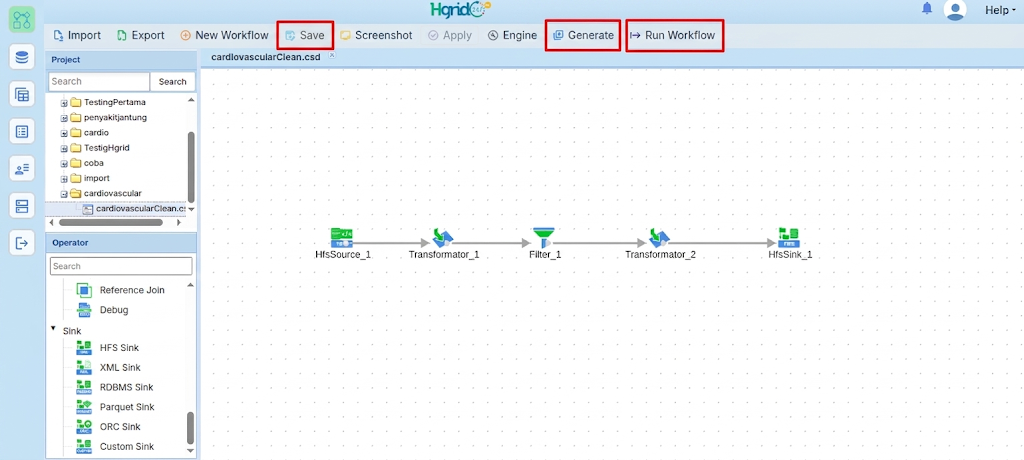

1. Untuk menjalankan workflow, klik Save → Generate → Run Workflow.

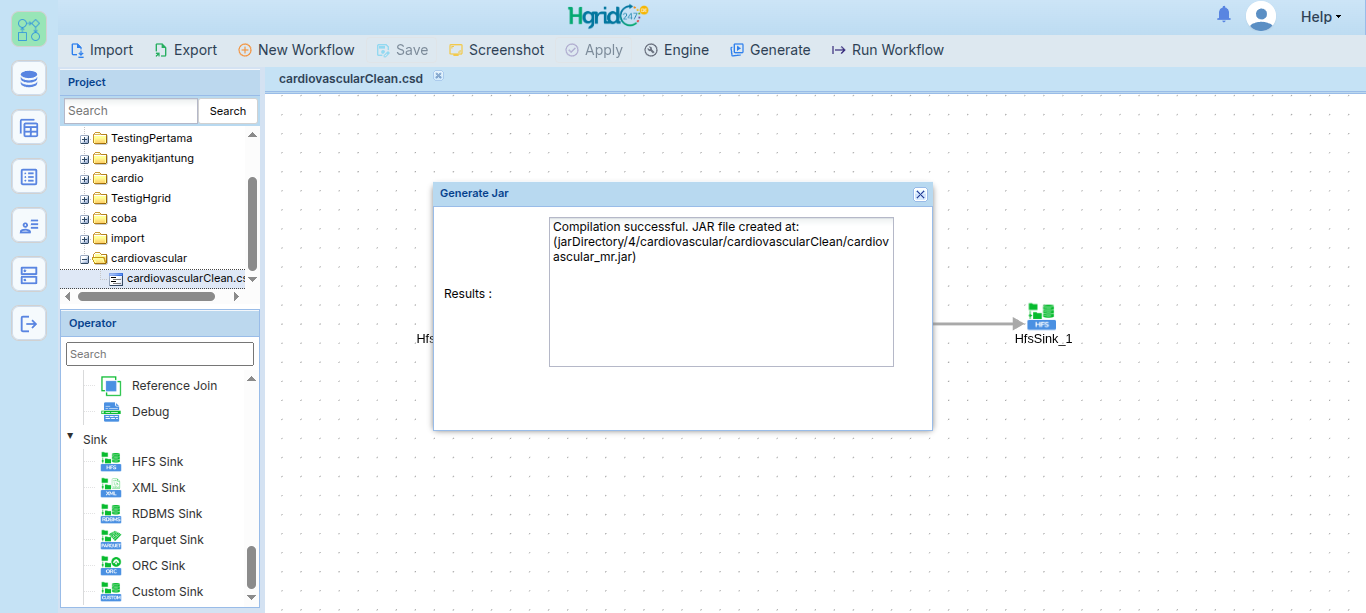

2. Generate file jar sukses, selanjutnya klik Run Workflow.

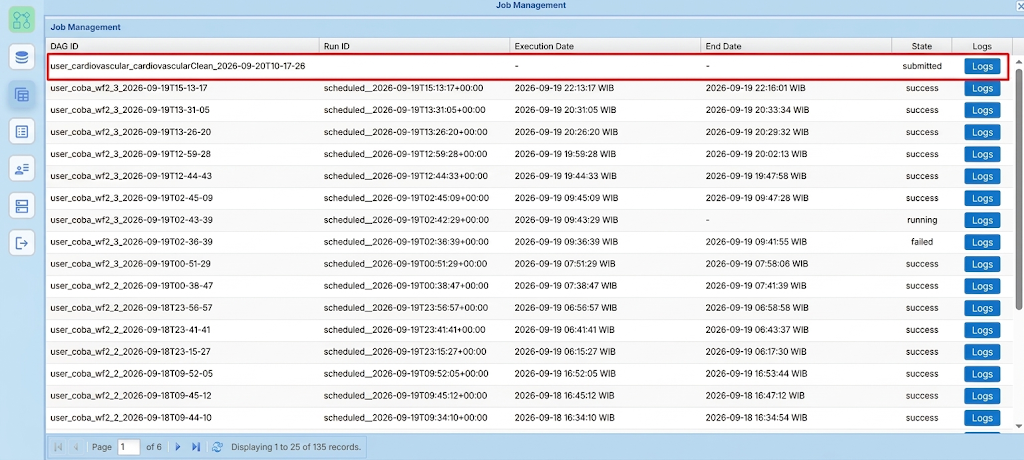

3. Riwayat running dapat dicek pada Job Management logs.

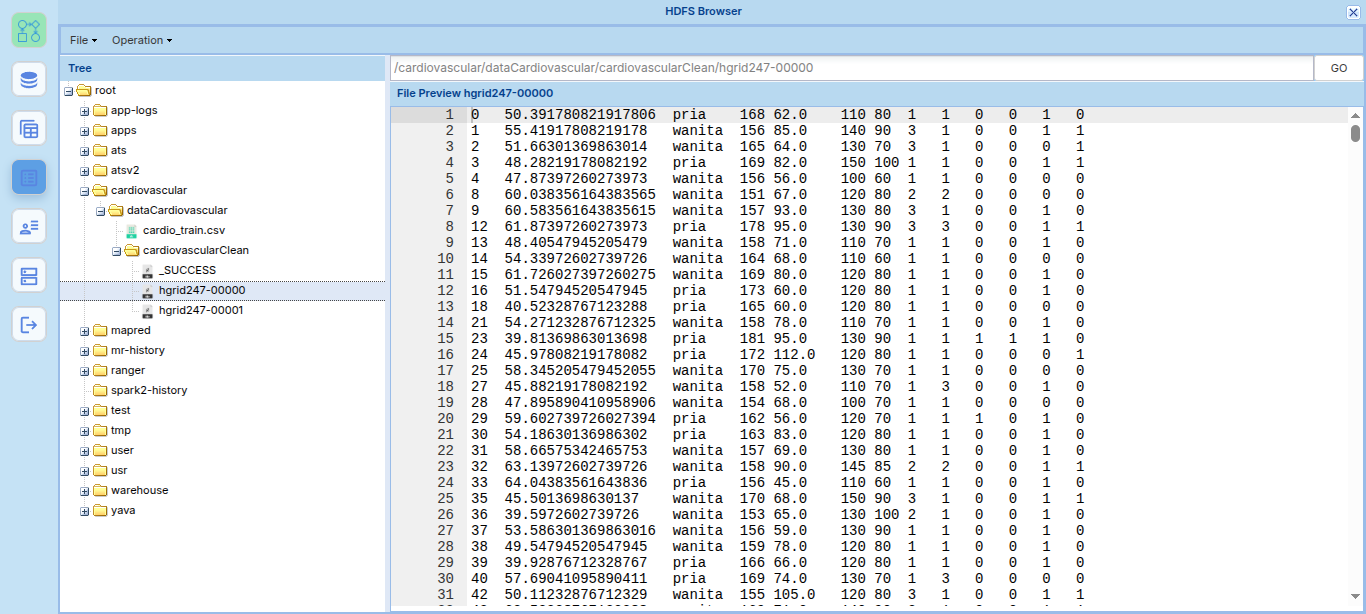

4. Hasil workflow dapat dicek di HDFS Browser dengan path sesuai project.



   Pada dataset dan kriteria filter yang digunakan dalam tutorial ini, hasil referensi berisi 68.899 record. Gunakan jumlah ini sebagai pemeriksaan silang dengan total pada cabang BMI dan Clinical Risk di Workflow 2.

Hasil dan Referensi

• Hasil workflow (file .csd) dapat diunduh pada tautan berikut.
• Data hasil cleansing dapat diunduh pada tautan berikut.
